Корпорация IXYS представляет ИГБТ-транзистор IXBH10N300HV высокой производительности, специально разработанный для надежных силовых электронных устройств. Он обеспечивает исключительные показатели по напряжению и току в сложных условиях эксплуатации.
Этот дискретный полупроводниковый элемент выполнен в серии BIMOSFET и обладает впечатляющими характеристиками управления мощностью. Максимальная мощность выхода составляет 180 Вт, а допустимый коллекторный ток — до 34 А, с пиковыми пульсными токами до 88 А. Устройство эффективно работает в широком диапазоне температур от -55°C до +150°C, что делает его идеальным для промышленного и энергетического оборудования.
Ключевые технические параметры включают дифференциальное напряжение пробоя коллектор-эмиттер в 3000 В, умеренное напряжение в режиме «включено» (Vce(on)) — 2,8 В при 15 В, а также высокую эффективность коммутации с задержками включения/выключения 36 нс/100 нс. Транзистор обладает зарядом управляющего затвора в 46 нКл и временем обратного восстановления — 1,6 мкс, что свидетельствует о высокой точности и стабильности электрических характеристик.

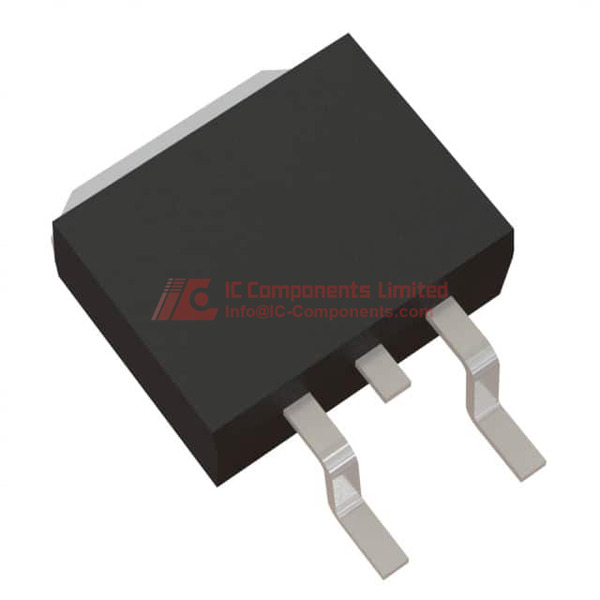

Разработанный для монтажа на поверхность платы, ИГБТ-ключ помещается в корпусе TO-263 (DPak), что обеспечивает компактность и надежное тепловыведение. Устройство полностью соответствует требованиям RoHS и имеет уровень чувствительности к влаге 1, что свидетельствует о его высокой экологической и эксплуатационной устойчивости.
Области применения включают системы преобразования энергии, приводы двигателей, инверторы, источники бесперебойного питания, а также высоковольтные управляющие электрические цепи, где важна надежность и мощность полупроводниковых компонентов.
Аналогами или альтернативными моделями в категории ИГБТ могут выступать:
IXYS IXGH50N60B3
Infineon IKW50N60H3
STMicroelectronics STGW50NC60VD
Fairchild FDBL0150N40
IXBH10N300HV представляет собой универсальное и высокопроизводительное решение для инженеров, требующих надежных высоковольтных транзисторных технологий с полной операционной гибкостью.
IXBH10N300HV Ключевые технические характеристики
Основные технические характеристики включают уникальный номер детали IXBH10N300HV, изготовлен компанией IXYS Corporation. Это отдельный полупроводниковый продукт, предназначенный для высоковольтных и высокоскоростных приложений. Устройство поддерживает коллекторно-эмиттерное пробитие до 3000В, максимальный коллекторский ток составляет 34А, при пулсовом токе до 88А. Рабочий диапазон температур от -55°C до 150°C, что позволяет использовать его в экстремальных условиях. Низкая зарядка в затворе 46 нК обеспечивает быстродействие при переключениях.
IXBH10N300HV Размер упаковки
Упаковка от производителя выполнена в виде корпуса TO-263 и TO-247, что обеспечивает удобство монтажа. Устройство поставляется в тубе, что удобно для автоматизированного производства и монтажа.
IXBH10N300HV Применение
Разработан для приложений, требующих быстрого переключения и высокой мощности, таких как инверторы, преобразователи и системы управления электродвигателями. Отлично подходит для использования в сложных промышленных и энергетических системах.
IXBH10N300HV Особенности
IXBH10N300HV — высоковольтный однополярный транзистор IGBT, поддерживающий пробитие коллектора-эмиттера до 3000В. Обладает максимальным коллекторским током 34А и пулсовым током 88А, что делает его пригодным для требовательных силовых задач. Работает в широком температурном диапазоне от -55°C до 150°C, что обеспечивает надежность в суровых условиях. Низкий заряд затвора 46 нК способствует быстрому переключению и высокой эффективности.
IXBH10N300HV Особенности качества и безопасности
Опора на безопасность и экологичность: устройство не содержит свинца и соответствует стандарту RoHS. Имеет уровень чувствительности к влажности Moisture Sensitivity Level 1, что означает неограниченный срок хранения при нормальных условиях эксплуатации, минимизируя риски повреждения во время хранения и транспортировки.
IXBH10N300HV Совместимость
Совместим с монтажом на основе технологий поверхностного монтажа, оснащенным корпусами TO-263 и TO-247. Высокие параметры по напряжению и току делают его подходящим для использования в надежных системах управления энергопотоками и электроснабжения.
IXBH10N300HV Распечатка данных (PDF)
Для получения технических характеристик и более подробных данных по IXBH10N300HV, скачайте официальный паспорт изделия с нашего сайта. Эта документация является наиболее исчерпывающим источником информации и поможет вам принять обоснованное решение. Рекомендуем загрузить её прямо со страницы продукта.
