SI8430-C-IS — это современный цифровой изолятор, произведённый компанией Energy Micro (Silicon Labs), предназначенный для обеспечения надёжной электросвязи и передачи сигналов в сложных условиях электронных систем. Этот высокопроизводительный интегральный микросхема решает важные задачи по сохранению целостности сигнала и безопасности в электронных устройствах, требующих стабильной передачи данных между различными зонами с разными напряжениями.
Оснащённый передовой технологией козырькового конденсаторного сопряжения, этот цифровой изолятор обеспечивает исключительную электрическую изоляцию с высокой допустимой напряжённостью 2500 Вэфф. При этом устройство способно работать в широком диапазоне температур от -40°C до 125°C. Оно поддерживает высокоскоростную передачу данных со скоростью до 150 Мбит/с, что делает его подходящим для требовательных промышленных, автомобильных и телекоммуникационных систем, требующих быстрой и надёжной связи.
Изолятор включает три односторонних канала, что обеспечивает точную передачу сигнала с минимальными искажениями. Среди его технических характеристик — очень низкое искажение ширины импульса всего 3 нс, быстрое время подъёма/спада по 2 нс, что гарантирует сохранение целостности сигнала и минимальную задержку при передаче. Обладает высокой защитой от помех и электромагнитных шумов, демонстрируя устойчивость к переходным токам в режиме 25 кВ/с.
Разработан для монтажа на поверхность и выполнен в компактном корпусе 16-SOIC, что обеспечивает лёгкую интеграцию в ограниченные по пространству электронные схемы. Работает в диапазоне питающих напряжений от 2,375 В до 5,5 В, что обеспечивает широкую совместимость с различными архитектурами и требованиями питания систем.
Основные преимущества включают исключительную электросвязь, высокую скорость передачи, широкую температурную выдержку и отличную защиту от помех. Этот изолятор особенно подойдет для приложений, где требуется передача сигналов между электросвязными цепями с различными уровнями напряжения, таких как промышленные системы управления, медицинское оборудование, автомобильная электроника и телекоммуникационная инфраструктура.
На рынке существуют аналоги и альтернативные модели от производителей, таких как Analog Devices (серия ADuM), Texas Instruments (серия ISO) и Broadcom, однако для точного подбора необходимо провести сравнительный анализ по электрическим и механическим характеристикам.
SI8430-C-IS Ключевые технические характеристики
Производственный номер: SI8430-C-IS. Обеспечивает гальваническую изоляцию 2500 Врms и передачу данных со скоростью до 150 Мбит/с. Надежный и высокий уровень изоляции подходит для защиты электроники от высоких напряжений и электромагнитных помех.
SI8430-C-IS Размер упаковки

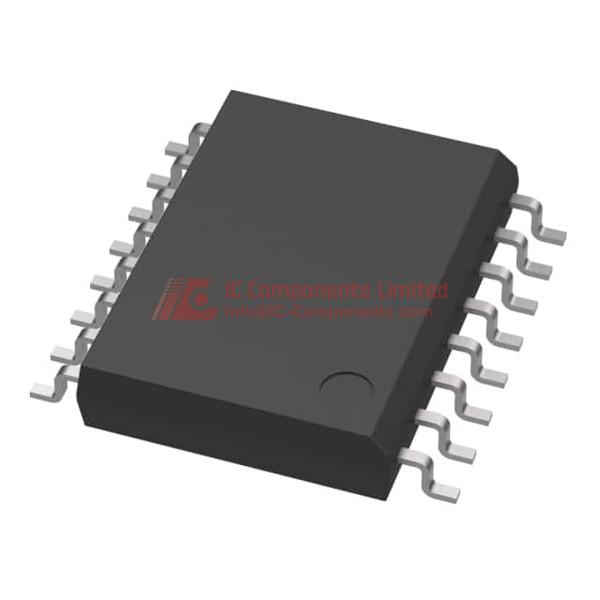

Устройство поставляется в корпусе SOIC с 16 выводами (шириной 0.295 дюймов или 7.50 мм), что идеально подходит для монтажа на стандартные печатные платы. Упаковка выполнена в виде труб для безопасной транспортировки и хранения. Формат SOIC облегчает монтаж с помощью автоматизированных линий, а диапазон рабочих температур от -40°C до +125°C обеспечивает использование в агрессивных условиях. Конфигурация выводов включает 3 входных канала с одной стороны и отсутствие выводов с другой, предназначена для односторонней передачи данных.
SI8430-C-IS Применение
Этот цифровой изолятор широко применяется в системах памяти, встроенных системах, коммуникациях по силовым линиям, промышленной автоматике и высокоскоростных системах сбора данных с изоляцией. Благодаря высокой изоляционной способности в 2500 Врms, устройство эффективно защищает подсистемы от высоких напряжений и электромагнитных помех, что особенно важно в промышленности и автомобильной электронике.
SI8430-C-IS Особенности
SI8430-C-IS использует технологию ёмкостного сопряжения для безопасной передачи данных на скорости до 150 Мбит/с. Обеспечивает три независимых изоляционных канала с минимальным искажением импульсов (обычно максимум 3 нс) и быстрым временем нарастания/спада сигналов (около 2 нс). Высокая безопасность при воздействии электромагнитных помех — минимальное стойкое электромагнитное излучение (CMTI) не менее 25 кВ/μс. Работает при питательном напряжении 2.375–5.5 В, что облегчает интеграцию и снижает сложность схемы, поскольку внешнее изоляционное питание не требуется.
SI8430-C-IS Особенности качества и безопасности
Устройство обладает изоляционным напряжением 2500 Врms, что гарантирует безопасное гальваническое разделение входа и выхода для критически важных приложений. Высокий уровень CMTI защитит от быстрых высоковольтных всплесков, а широкий диапазон температур от -40°C до +125°C и корпус SOIC обеспечивают надежную работу в тяжелых условиях эксплуатации.
SI8430-C-IS Совместимость
SI8430-C-IS совместим с системными напряжениями 2.375–5.5 В, что делает его универсальным для различных электронных устройств. Односторонняя 3-канальная конфигурация позволяет гибко интегрировать его в контроллеры памяти и сигнализационные системы. Несложно заменить аналогичные компоненты в корпусе 16-SOIC, что обеспечивает широкие возможности по использованию в различных схемах и проектах.
SI8430-C-IS Распечатка данных (PDF)
На нашем сайте вы можете скачать наиболее актуальную и доверенную техническую документацию для цифрового изолятора SI8430-C-IS. Рекомендуем получать паспорт изделия именно отсюда для получения самой свежей информации о характеристиках, тестовых методиках, рекомендациях по использованию и соответствию стандартам.
