Работа понижающего преобразователя, типы, конструкция и применение

Понижающий преобразователь — это важная схема, используемая для безопасного и эффективного снижения напряжения.Это помогает многим электронным устройствам работать с правильным уровнем мощности, не тратя много энергии.Чтобы хорошо его понять, полезно изучить его части, типы, режимы работы, преимущества, использование и распространенные проблемы.

Каталог

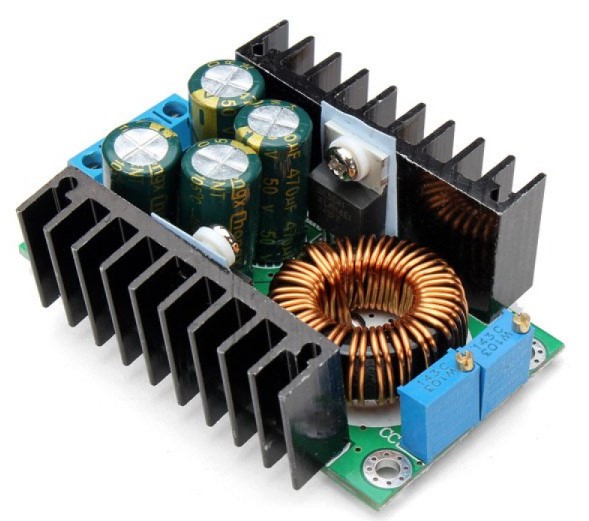

Рисунок 1. Понижающий преобразователь

Что такое понижающий преобразователь?

Понижающий преобразователь — это схема, которая понижает напряжение с более высокого уровня на более низкий уровень.Он работает путем очень быстрого включения и выключения питания, накопления энергии и ее сглаживания для получения стабильной мощности.Это делает его эффективным, поэтому он не тратит много энергии и не выделяет много тепла.Вот почему его используют в зарядных устройствах для телефонов, ноутбуках и источниках питания.

Основные компоненты понижающего преобразователя

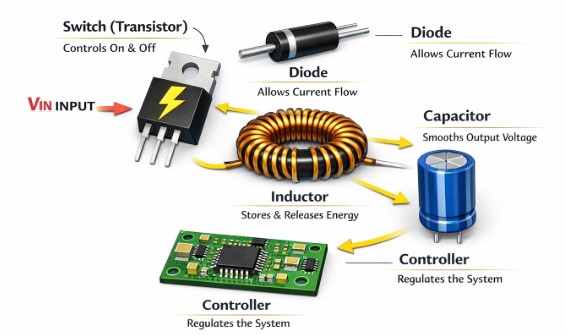

Рисунок 2.Основные компоненты понижающего преобразователя

• Переключатель (Транзистор) → Это очень быстро включает и выключает питание, контролируя, сколько энергии отправляется на выход.

• Диод → Это обеспечивает путь для продолжения тока, когда переключатель выключен, предотвращая прерывания.

• Индуктор → Это сохраняет энергию, когда переключатель включен, и высвобождает ее, когда переключатель выключен, помогая снизить и сгладить напряжение.

• Конденсатор → Это сглаживает пульсации напряжения и обеспечивает стабильное выходное напряжение.

• Контроллер → Это контролирует время переключения и регулирует его, чтобы выходное напряжение оставалось стабильным и постоянным.

Типы понижающих преобразователей

Рисунок 3. Несинхронный понижающий преобразователь

Использует диод для передачи тока, когда переключатель выключен, что делает его простым и дешевым, но менее эффективным из-за падения напряжения на диоде, вызывающего тепловые потери, особенно при более высоких токах.

Рисунок 4. Синхронный понижающий преобразователь

Вместо диода используются два транзистора, что повышает эффективность и снижает тепловыделение, поскольку МОП-транзистор имеет меньшие потери проводимости, хотя и требует более сложной схемы управления.

Рисунок 5. Режим непрерывной проводимости (CCM).

Ток дросселя никогда не падает до нуля, что приводит к более плавному выходному сигналу, меньшим пульсациям и повышению эффективности при средних и высоких нагрузках, но требует использования дросселей большего размера.

Рисунок 6. Режим прерывистой проводимости (DCM).

Ток дросселя падает до нуля в течение части цикла, что подходит для небольших нагрузок и позволяет использовать компоненты меньшего размера, но увеличивает выходные пульсации и потери на переключение.

Рисунок 7. Многофазный понижающий преобразователь

Использует несколько фаз преобразователя, работающих вместе, для распределения тока, уменьшения пульсаций напряжения, улучшения тепловых характеристик и работы с приложениями высокой мощности.

Рисунок 8. Изолированный понижающий преобразователь

Обеспечивает электрическую изоляцию между входом и выходом с помощью трансформатора, повышая безопасность и помехоустойчивость, но увеличивая сложность, размер и стоимость.

Рисунок 9. Неизолированный понижающий преобразователь

Имеет одну и ту же землю между входом и выходом, что делает его самой простой, эффективной и широко используемой конструкцией в повседневных электронных устройствах.

Принципиальная схема понижающего преобразователя

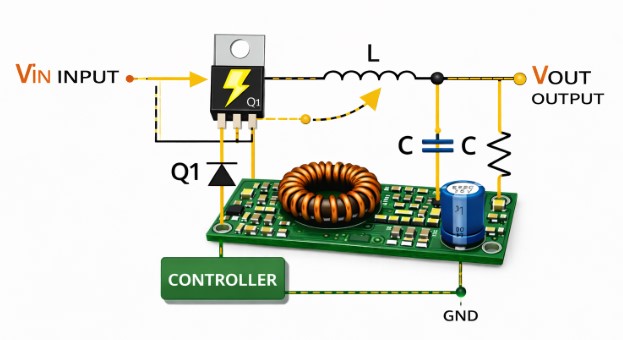

Рисунок 10.Принципиальная схема понижающего преобразователя

Формулы понижения напряжения понижающего преобразователя

Выходное напряжение (Ввых)

• В_из: Выходное напряжение

• В_в: Входное напряжение

• Д: Рабочий цикл (отношение времени включения к общему периоду переключения)

Выходное напряжение равно входному напряжению, умноженному на рабочий цикл, где D — доля времени, в течение которого переключатель находится в положении «ВКЛ.».

Рабочий цикл (Д)

Рабочий цикл показывает, как долго переключатель остается включенным по сравнению с общим периодом переключения.

Напряжение индуктора (состояние ВКЛ.)

Когда переключатель включен, индуктор сохраняет энергию, поскольку напряжение на нем представляет собой разницу между входным и выходным напряжением.

Напряжение индуктора (состояние ВЫКЛ)

Когда переключатель выключен, индуктор передает энергию нагрузке, вызывая на ней отрицательное напряжение.

Пульсации тока индуктора

• л: Индуктивность

• ж: Частота переключения

Пульсации тока дросселя зависят от входного напряжения, рабочего цикла, индуктивности и частоты переключения.

Пульсации выходного напряжения (приблизительно)

С: Выходная емкость

Пульсации выходного напряжения зависят от пульсаций тока дросселя, частоты переключения и выходной емкости.

Преимущества использования понижающего преобразователя

• Высокая эффективность – Преобразует напряжение с очень небольшими потерями энергии, поэтому большая часть входной мощности передается на выход, а не теряется впустую.

• Низкое тепловыделение – Производит меньше тепла, поскольку позволяет избежать потерь энергии, что снижает потребность в больших системах охлаждения.

• Энергосбережение – Во время работы используется меньше электроэнергии, что помогает снизить потребление энергии.

• Компактный размер – Меньшие компоненты и меньшее тепловыделение позволяют построить схему компактного размера.

• Широкое применение – Используется во многих устройствах, таких как зарядные устройства для телефонов, ноутбуки и электронные схемы, для надежного электропитания.

• Лучшая производительность – Обеспечивает устойчивое и стабильное выходное напряжение даже при изменении входного напряжения или нагрузки.

• Более длительный срок службы батареи – Помогает батареям работать дольше за счет более эффективного использования энергии в портативных устройствах.

• Гибкое управление – Выходное напряжение можно легко регулировать, изменяя рабочий цикл переключения.

Понижающий преобразователь против линейного регулятора

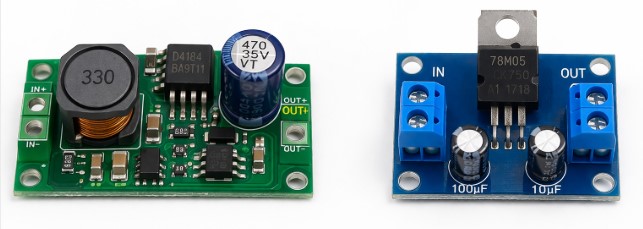

Рисунок 11.Понижающий преобразователь против линейного регулятора

Особенность	Бак Конвертер	Линейный Регулятор
Эффективность	Высокий КПД (часто 80–95%) потому что он передает энергию, а не тратит ее впустую	Низкая эффективность из-за избытка напряжение теряется в виде тепла
Выработка тепла	Производит меньше тепла из-за минимального потеря энергии	Выделяет значительное количество тепла, особенно при больших перепадах напряжения
Метод работы	Использует высокоскоростное переключение, катушка индуктивности и конденсатор для понижения напряжения	Снижает напряжение за счет рассеивания дополнительная энергия в виде тепла
Сложность	Более сложный с несколькими компоненты и схемы управления	Простой дизайн с меньшим количеством компоненты
Размер	Компактный в целом, но может потребоваться дополнительные детали, такие как катушки индуктивности и конденсаторы	Очень маленький и простой с минимум внешних компонентов
Стоимость	Более высокая стоимость из-за большего количества компоненты и сложность конструкции	Низкая стоимость и простота реализации
Выходной шум	Генерирует шум переключения и пульсация, возможно, потребуется фильтрация	Очень низкий уровень шума и плавный выходной сигнал напряжение

Применение понижающих преобразователей

• Источники питания

Используется для преобразования высокого напряжения в более низкие уровни в блоках питания для безопасной и стабильной работы устройств.

• Устройства с батарейным питанием

Используется в телефонах, планшетах и портативной электронике для эффективного использования заряда аккумулятора и продления срока его службы.

• Ноутбуки и компьютерные системы

Используется на материнских платах для подачи различного необходимого напряжения на процессоры, память и другие компоненты.

• Светодиодные драйверы

Используется для обеспечения стабильного напряжения и тока светодиодов, обеспечивая необходимую яркость и более длительный срок службы.

• Автомобильные системы

Используется в транспортных средствах для понижения напряжения аккумуляторной батареи для электроники, такой как датчики, дисплеи и блоки управления.

• Солнечные энергетические системы

Используется для регулирования и снижения напряжения солнечных панелей для безопасной зарядки аккумуляторов.

• Встроенные системы

Используется в микроконтроллерах и электронных схемах для обеспечения устойчивого низкого напряжения для правильного функционирования.

• Телекоммуникационное оборудование

Используется для обеспечения стабильного и эффективного питания устройств связи и сетевых систем.

Распространенные проблемы в схемах понижающего преобразователя

Пульсации выходного напряжения

Выходное напряжение может иметь небольшие колебания из-за недостаточной фильтрации или конденсатора малой емкости.

Шум переключения

Высокоскоростное переключение может создать электрический шум, который может повлиять на близлежащие чувствительные цепи.

Перегрев

Такие компоненты, как транзистор или диод, могут нагреваться при высоких потерях или плохом охлаждении.

Насыщение индуктора

Индуктор может потерять способность должным образом сохранять энергию, если ток превышает номинальный предел.

Низкая эффективность

Потери энергии могут увеличиться, если компоненты выбраны неправильно или конструкция не оптимизирована.

Нестабильное выходное напряжение

Выходное напряжение может меняться, если система обратной связи или управления настроена неправильно.

Электромагнитные помехи (EMI)

Быстрое переключение может создавать помехи, влияющие на другие электронные устройства.

Отказ компонента

Такие детали, как конденсаторы или переключатели, могут выйти из строя из-за высокой температуры, скачков напряжения или длительного напряжения.

Заключение

Понижающий преобразователь — полезный и эффективный способ понижения напряжения во многих электронных системах.Зная его компоненты, типы, работу, преимущества и общие проблемы, становится легче выбрать правильный и правильно использовать его в реальных приложениях.
