Понимание MJ11032G Darlington Transistor

MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs из ON Semiconductor-это мощный транзистор NPN Darlington, созданный для сильного использования.Он может обрабатывать до 50 A тока, 120 В и 300 Вт мощности, что делает его надежным для требовательных задач.В этой статье объясняется, что является функциями MJ11032G, приложениями, альтернативами и более важными подробностями о MJ11032G.

Каталог

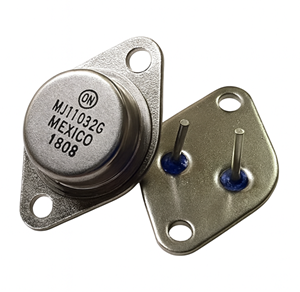

MJ11032G Обзор

А MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs от On Semiconductor является мощностью NPN Darlington Transistor Предназначен для требования промышленного и энергетического применения.С максимальным напряжением коллекционера-эмиттера 120 В, непрерывного тока коллектора до 50 a и впечатляющего рейтинга рассеяния мощности 300 Вт, он обеспечивает выдающиеся производительности при тяжелом переключении и усилении.

Встроенный в прочный пакет TO-204 (TO-3), он обеспечивает превосходное тепловое управление, в то время как его конфигурация Darlington обеспечивает исключительно высокий ток, позволяя небольшим базовым токам управлять большими выходными токами с эффективностью.Это делает его идеальным для моторных приводов, источников питания и других высокопрочных цепей, где необходима надежность.Работая в широком диапазоне температуры от –55 ° C до 200 ° C, MJ11032G гарантирует долговечность даже в суровых условиях.

Если вы заинтересованы в покупке MJ11032G, не стесняйтесь обращаться к нам за ценой и доступностью.

Особенности MJ11032G

• Очень высокое усиление тока постоянного тока (HFE): ≥ 1000 при IC = 25 A и ≥ 400 при IC = 50 A

• Напряжение разбивки с коллекционером-эмиттер (VCEO): 120 В максимум

• Построен для поддержки импульсных токов до ~ 100 A

• Интегрированный шунтированный резистор базового эмиттера (монолитная конструкция)

• Температура рабочего соединения до +200 ° C

• напряжения насыщения: VCE (SAT) до ~ 2,5 В (при 25 а) и ~ 3,5 В (при 50 a);VBE (SAT) до ~ 3,0 В (при 25 а) и ~ 4,5 В (при 50 а)

• Оценка рассеяния высокой мощности: 300 Вт (при правильном установке)

• Термическое сопротивление, соединение к часу: ~ 0,58 ° С/В.

• Доступна опция упаковки без PB-бесплатной (ROHS)

MJ11032G Максимальные оценки

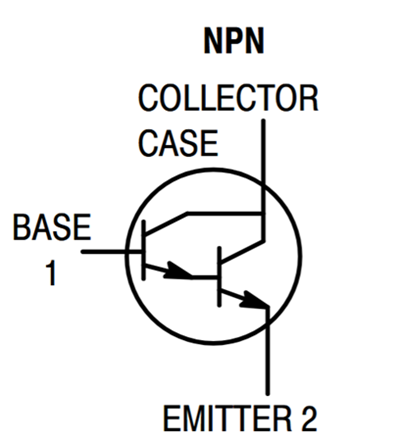

MJ11032G Внутренняя схематическая схема

По своей сути, он объединяет два транзистора NPN в конфигурации Дарлингтона, чтобы обеспечить очень высокий ток.Диаграмма выделяет три основных терминала: база (PIN 1), коллекционер (подключено к делу), и излучатель (PIN 2).Коллекционный терминал связан непосредственно с металлическим корпусом, который помогает с эффективным рассеянием тепла во время мощности.

Расположение Дарлингтона означает, что небольшой ток, применяемый на основе, может управлять гораздо большим током, проходящим от коллекционера к эмиттеру.Это делает MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs хорошо подходящим для переключения и усиления в требовательных приложениях для питания.Структура с двойным трансляром гарантирует, что даже при низком базовом приводе устройство может обеспечить высокий выходной ток, обеспечивая как чувствительность, так и прочность в производительности.

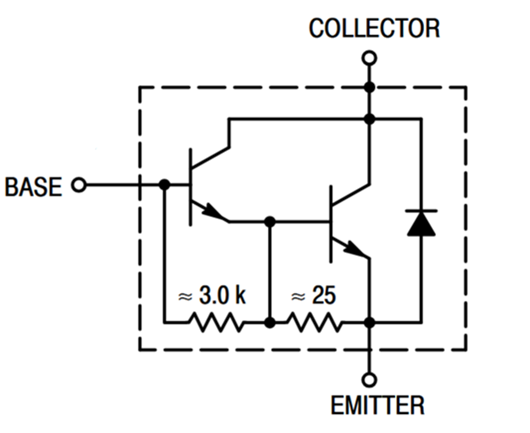

MJ11032G Внутренняя эквивалентная схема

Он оснащен двумя транзисторами NPN, подключенными в паре Дарлингтона, поддерживаемые базовым резистором 3,0 кОм, который ограничивает входной ток и резистор излучения 25 Ом, который управляет током утечки и улучшает переключение.Защитный диод помещается через путь коллекционера -эмоттера, чтобы охранять от повреждения обратного напряжения.Вместе эти элементы обеспечивают высокий ток-прирост, безопасную работу и надежную производительность в требовательных приложениях для питания, таких как двигательные приводы и переключение с высоким уровнем тока.

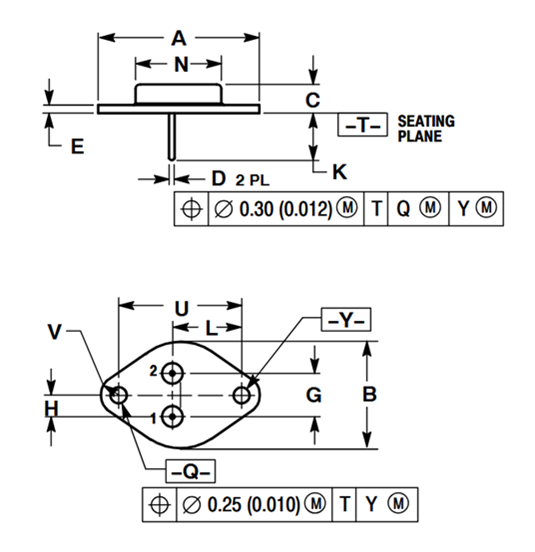

MJ11032G Упаковка

Диаграмма размеров упаковки MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs обеспечивает механический контур устройства в его Metal Metal Metal.Вид верхнего вида показывает общий размер корпуса с промежуточным интервалом отверстий, расположением штифтов и эталонной плоскостью сидения, обеспечивая правильное выравнивание при установке на рамке или плате.

MJ11032G Преимущества и недостатки

MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs Преимущества:

Высокий усиление тока - требует только небольшого базового тока для управления большой нагрузкой.

Высокая обработка мощности - может обрабатывать до 300 Вт при правильном охлаждении.

Хорошее рейтинг напряжения - работает безопасно до 120 В.

Широкий диапазон температуры - надежный от –55 ° C до +200 ° C.

Встроенный резистор - помогает улучшить стабильность и уменьшать нежелательные колебания.

MJ11032G Недостатки:

Более высокое падение напряжения - теряет больше мощности по сравнению с отдельными транзисторами.

Требуется сильное охлаждение - требуется громоздкий пакет -3 и радиатор.

Медленное переключение - не идеально для высокочастотных цепей.

Базовый диск все еще нужен - хотя и меньше, он должен быть должным образом поставлен.

MJ11032G Общие проблемы и разрешение

Перегрев - MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs может перегреться, если он рассеивает слишком много энергии или не имеет надлежащего охлаждения.Чтобы исправить это, всегда установите его подходящим радиатором, нанесите тепловую смазку для лучшего контакта и следуйте безопасным рабочим пределам в таблице данных.

Второй срыв - Толкание транзистора до высокого напряжения и тока одновременно может вызвать второе разрушение и сбой.Решение состоит в том, чтобы оставаться в пределах безопасной рабочей зоны (SOA) и избегать напряжения устройства вблизи его пределов.

Высокое снижение напряжения - Поскольку это транзистор Дарлингтона, MJ11032G имеет более высокое напряжение насыщения, чем одиночные BJT.Вы должны учесть это дополнительное падение напряжения и убедиться, что схема имеет достаточный запас.

Медленное переключение - Дарлингтон -транзисторы переключаются медленнее благодаря своей внутренней структуре.Чтобы уменьшить задержку, используйте надлежащую схему привода и добавьте компоненты, такие как ускоростные резисторы или схватки, если это необходимо.

Ток утечки - Если устройство протекает или ломается в вне государства, оно может быть вызвано превышением рейтингов напряжения или высоким теплом.Поддержание напряжений в пределах и поддержание хорошего охлаждения предотвратит эту проблему.

MJ11032G Applications

Поставки питания и регуляторы - Эффективно контролирует высокие выходы тока в регулируемых энергосистемах.

Моторные диски и контроллеры - Приводит в движение двигатели DC и промышленное оборудование с высокими требованиями крутящего момента.

Аудио и усилители мощности - обеспечивает сильную выходную мощность и стабильность для аудио оборудования.

Зарядные устройства и инверторы аккумулятора - Обрабатывает высокий ток безопасным для систем преобразования энергии.

Промышленное оборудование - Надежный в приложениях с сильным переключением и управлением.

Systems UPS (бесперебойные расходные материалы) - обеспечивает надежный переключение для резервных решений.

Сварочное оборудование - Поддерживает высокопрочный переключение в промышленных сварочных машинах.

Системы освещения - Используется в мощных управлениях лампы и схемы освещения.

Управление HVAC - Управляет двигателями и компрессорами в системах отопления, вентиляции и охлаждения.

Возобновляемые энергетические системы - Работает в солнечных инверторах и приложениях для хранения энергии.

MJ11032G Производитель

А MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs спроектирован и производится На полупроводнике (OnSemi) , глобальный игрок в силе и аналоговые полупроводниковые решения.Этот компонент является активным продуктом в их каталоге и предлагается в пакете TO-204 (TO-3).Он соответствует ROHS, что обеспечивает соответствие правилам окружающей среды и безопасности для производства без свинца.На полупроводнике предлагается полная поддержка данных, технические ресурсы и производственную шкалу для объемных заказов, что делает поиск и интеграцию MJ11032G более надежными для промышленных и коммерческих приложений.

MJ11032G Альтернативы

TIP122 TIP122 onsemi TRANS NPN DARL 100V 5A TO220 In Stock: 50000 pcs

BDW93C BDW93C STMicroelectronics TRANS NPN DARL 100V 12A TO220 In Stock: 3000 pcs

TIP120 TIP120 Harris Corporation TRANSISTOR In Stock: 102254 pcs

MJ11032G против сравнения TIP122

Параметр	MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs	TIP122 TIP122 onsemi TRANS NPN DARL 100V 5A TO220 In Stock: 50000 pcs
Макс Коллекционер-Эмиттер Напряжение (vГенеральный директор)	120 В	~ 100 В.
Макс непрерывный Ток коллекционера	50 а	~ 5 а
Рассеяние власти	300 Вт (когда правильно нанесенный)	~ 65 Вт (в случае)
Пакет / размер	TO-204 / TO-3 Стиль, большой, хорошо для тяжелого охлаждения	До-220, более компактный, легче установить на печатной плате
Текущий усиление (hФей)	≥ 1000 (при 25 а) и ≥ 400 (при 50 а)	~ 1000 (у умеренного течения)
Скорость переключения / Потеря насыщения	Медленное переключение и Более высокое падение напряжения в насыщении (из -за структуры Дарлингтона)	Точно так же есть Неидеальное падение, но более низкие текущие требования делают убытки более управляемыми во многих схемы
Использовать сильные стороны	Тяжелая сила Приложения, высокие текущие нагрузки, промышленные, аудиоэнергетические этапы	Средняя мощность Переключение, небольшие системы, схемы, где 5 A достаточно, прототипирование

Заключение

MJ11032G MJ11032G onsemi TRANS NPN DARL 120V 50A TO204 In Stock: 20994 pcs хорошо работает в мощных приложениях.Несмотря на то, что он нуждается в хорошем охлаждении и имеет более высокое падение напряжения, чем отдельные транзисторы, его высокий прирост тока, долговечность и широкое использование в разных системах делают его разумным выбором.Опираясь на доверенное качество полупроводника, оно хорошо подходит для промышленных и коммерческих проектов.
