ADUM241E0BRWZ — это высокопроизводительный цифровой изолятор от компании Analog Devices, предназначенный для надежной электрической изоляции и передачи сигналов в сложных электронных системах. Эта передовая интегральная схема относится к серии iCoupler и использует инновационную технологию магнитного сопряжения, обеспечивая безопасную передачу сигналов между разными уровнями напряжения при сохранении исключительной целостности сигнала.
Разработанный для требовательных промышленных и автомобильных применений, данный цифровой изолятор обладает впечатляющей электрической изоляцией с классом защиты до 5000 Вольт RMS, что делает его идеальным для условий, требующих строгого электромагнитного разъединения. Устройство поддерживает высокоскоростную передачу данных со скоростью до 150 Мбит/с, обеспечивая надежную и быструю коммуникацию по четырем независимым каналам.
Компактный корпус SOIC-16 поверхностного монтажа позволяет легко интегрировать устройство в различные системы и гарантирует его стабильную работу при температурном диапазоне от -40°C до 125°C, что подтверждает его устойчивость в суровых условиях эксплуатации. Однонаправленная конфигурация каналов обеспечивает выделенный путь сигнала с минимальными искажениям, минимальной задержкой импульса в 3 нс и типичным временем нарастания/спада в 2,5 нс.
Основные технические преимущества включают широкий диапазон питающих напряжений (от 1,7 Вдо 5,5 В), высокую устойчивость к помехам с переменным током (75 кВ/с) и исключительные способности к сохранению сигнала. Технология магнитного сопряжения исключает ограничения традиционной оптической передачи, повышая надежность и производительность.
Области применения включают системы промышленного управления, автомобильную электронику, телекоммуникационную инфраструктуру, медицинскую технику и системы управления энергопитанием, где важна электросфера изоляции. ADUM241E0BRWZ предоставляет инженерам универсальное решение для безопасной передачи цифровых сигналов между электроцепями с разными уровнями напряжения.
Аналогичные или альтернативные модели на рынке включают ADU1401, ADU5401 от компании Analog Devices, а также аналогичные цифровые изоляторы брендов Broadcom и Texas Instruments, хотя характеристики могут разниться.
ADUM241E0BRWZ Ключевые технические характеристики
Рабочее напряжение 1,7В до 5,5В, скорость передачи данных до 150 Мбит/с, 4 уни_DIRECTIONальных канала, изоляционное напряжение 5000 В переменного тока, диапазон рабочей температуры от -40°C до 125°C, максимальное искажение ширины импульса 3 нс, максимальная задержка передачи 13 нс (tpLH / tpHL), типичные времена наклона и спада 2,5 нс / 2,5 нс, минимальная импульсная сопротивляемость общего режима 75 кВ/мкс.
ADUM241E0BRWZ Размер упаковки

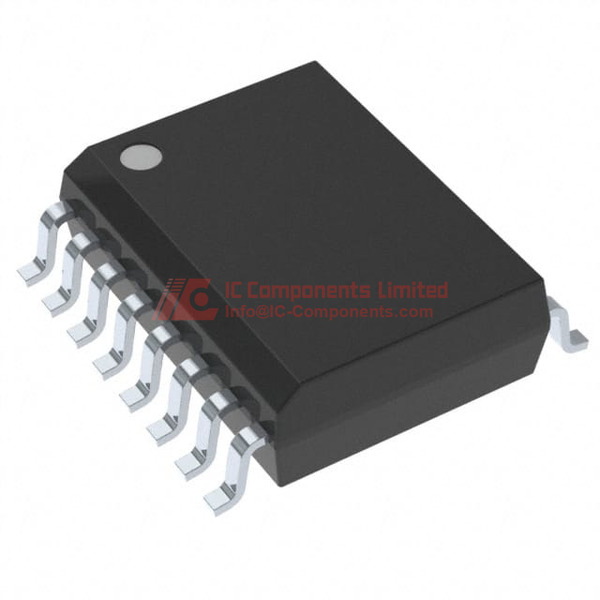

Тип корпуса 16-SOIC (короткая корпусная интегральная схема), Материал корпуса — литой пластик, тип инкапсуляции 1050, Размеры корпуса — ширина 7,50 мм (0,295 дюйма), Конфигурация выводов — поверхностный монтаж, 16 выводов в формате SOIC, Упаковка — пластиковая трубка, Тепловые характеристики — подходит для эксплуатации до 125°C, Электрические свойства — магнитная связь обеспечивает гальваническую изоляцию без прямых проводящих путей.
ADUM241E0BRWZ Применение
Данное устройство предназначено в первую очередь для цифровой изоляции в коммуникационных интерфейсах. Идеально подходит для промышленной автоматизации, систем сбора данных, медицинского оборудования, измерительной техники и других областей, требующих высокого уровня изоляции и защиты низковольтных цифровых сигналов. Благодаря изоляционному напряжению 5000 В переменного тока, устройство способно работать в тяжелых условиях, где важна целостность сигнала и безопасность. Типичные применения включают гальваническую изоляцию микроконтроллеров или FPGA от высоковольтных подсистем и устранение заземляющих петлей в системных проектах.
ADUM241E0BRWZ Особенности
ADUM241E0BRWZ входит в серию iCoupler от компании Analog Devices, которая использует технологию магнитной связи для цифровой изоляции, исключая необходимость применения оптрооводов или трансформаторов. Поддерживает четыре уни-directionальных канала с скоростью передачи до 150 Мбит/с, обладает низким искажением ширины импульса и минимальной задержкой сигналов, что обеспечивает минимальную задержку и джиттер. Высокая импульсная сопротивляемость общего режима не менее 75 кВ/мкс защищает от шумовых всплесков и транIENTных событий. Работает в широком диапазоне температур (-40°C до 125°C), что гарантирует надежную работу в различных условиях. Диапазон питающего напряжения от 1,7 В до 5,5 В обеспечивает совместимость с разными логическими уровнями. Корпус типа поверхностного монтажа 16-SOIC облегчает интеграцию в современные печатные платы. Этот универсальный цифровой изолятор обеспечивает безопасную и надежную передачу сигналов с гальванической изоляцией 5000 В переменного тока, защищая как низковольтную электронику, так и пользовательские интерфейсы.
ADUM241E0BRWZ Особенности качества и безопасности
ADUM241E0BRWZ соответствует строгим стандартам RoHS, гарантируя отсутствие опасных веществ и поддержку экологически чистого производства. Тепловые и электрические параметры корпуса прошли тестирование для обеспечения стабильной работы при температуре до 125°C и сопротивления изоляции 5000 В переменного тока, что подтверждает его безопасность при использовании в высоковольтных приложениях. Изделие производится компанией Analog Devices — мировым лидером в области прецизионных аналоговых и смешанных сигнальных интегральных схем, известным высокой надежностью и строгим контролем качества. Технология цифровой изоляции сертифицирована для обеспечения отличной электромагнитной совместимости, снижения помех и обеспечения надежной работы в критичных промышленных, медицинских и коммуникационных системах.
ADUM241E0BRWZ Совместимость
Устройство совместимо с широким набором цифровых логических семейств благодаря диапазону питающего напряжения от 1,7 В до 5,5 В. Легко интегрируется с популярными микроконтроллерами, DSP, FPGA и другими логическими устройствами, требующими гальванической изоляции. Будучи частью серии ADUM241, обеспечивает взаимозаменяемость с аналогичными моделями для гибкой адаптации проектных решений. Технология магнитной связи поддерживает интеграцию в системы, требующие изоляцию логических уровней без лишней массы и сложностей питания, подходя для современных и устаревших промышленных коммуникационных протоколов.
ADUM241E0BRWZ Распечатка данных (PDF)
На нашем сайте предоставляется наиболее авторитетная и актуальная техническая документация для ADUM241E0BRWZ. Настоятельно рекомендуем загрузить текущий даташит с этой страницы, чтобы ознакомиться с подробными электрическими характеристиками, конфигурациями выводов, рекомендациями по применению, оптимальными макетами печатных плат и данными по надежности. В документации содержится вся необходимая техническая информация для инженеров, позволяющая максимально использовать потенциал устройства и соблюдать стандарты безопасности.
