DAC7822IRTAR — это высокопроизводительный 12-битный двуканальный цифровой-аналоговый преобразователь (ЦАП), разработанный компанией Texas Instruments, обеспечивающий передовые возможности преобразования сигналов для точных аналоговых приложений. Эта интегральная схема решает важные задачи проектирования в области обработки сигналов и АЦП, предоставляя два независимых канала с выходным током, отличающихся высокой точностью и надежностью.
Ключевыми характеристиками этого устройства являются его надежное 12-битное разрешение и впечатляющие показатели интегральной и дифференциальной нелинейности (INL/DNL) в пределах ±1 LSB, что гарантирует точное восстановление сигнала в различных электронных системах. Преобразователь работает в широком диапазоне температур от -40°C до 125°C, что делает его подходящим для требовательных промышленных и автомобильных условий. Архитектура R-2R обеспечивает стабильное и эффективное цифровое-аналоговое преобразование с быстрым временем установки 200 нс.
ЦАП поддерживает гибкую настройку питания, принимая напряжения питания как цифрового, так и аналогового сигнала в диапазоне от 2,5 В до 5,5 В, что повышает его универсальность в различных системных решениях. Параллельный интерфейс данных обеспечивает простую интеграцию с микроконтроллерами и цифровыми сигнальными процессорами. Устройство обладает дифференциальными выходами, что способствует повышенной шумоподавляемости и сохранению целостности сигнала.
Разработанный для поверхностного монтажа, преобразователь выпускается в компактном корпусе 40-PWQFN размером 4,15×4,15 мм, что позволяет эффективно использовать пространство в современных электронных устройствах. Безгалогенная, соответствующая стандартам RoHS конструкция обеспечивает экологическую безопасность и соблюдение международных стандартов производства.
Области применения включают промышленную автоматизацию, автомобильную электронику, телекоммуникационные системы, системы точных измерений и оборудование для генерации сигналов. Высокие характеристики устройства делают его особенно ценным в случаях, требующих точного воспроизведения аналоговых сигналов.
Аналогами или альтернативными моделями в той же линейке продукции являются:
DAC7821: аналогичный 12-битный ЦАП с небольшими отличиями в характеристиках
DAC7623: альтернативный двухканальный преобразователь с сопоставимой производительностью
DAC7822IRGZR: вариант с иной конфигурацией корпуса
PCM1798: аналогичный преобразователь от другого производителя
Комбинация высокой точности, расширенного диапазона рабочих температур и гибких требований к питанию делает этот ЦАП универсальным решением для сложных задач преобразования аналоговых сигналов в различных инженерных областях.
DAC7822IRTAR Ключевые технические характеристики
Цветность, 12-битовый двухканальный цифро-аналоговый преобразователь с архитектурой R-2R, обеспечивающий высокую точность и быстрый отклик при напряжении питания от 2,5 В до 5,5 В.

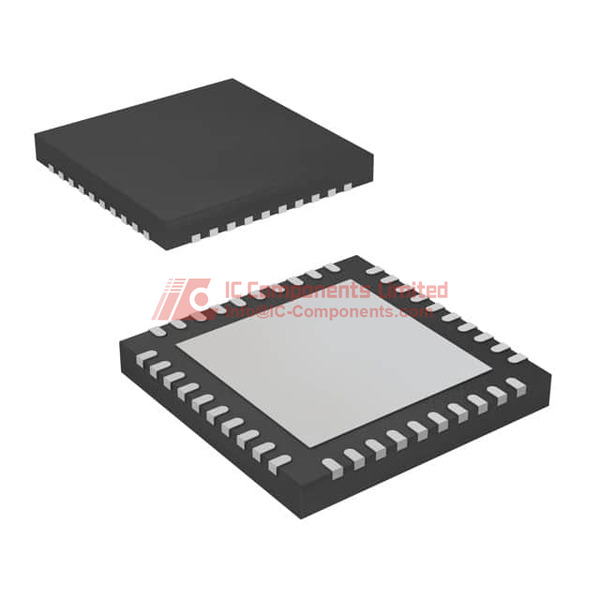

DAC7822IRTAR Размер упаковки
40-PWQFN, размеры 4,15x4,15 мм, позиционирование на ленте и рулоне (Tape & Reel, TR), без свинца / соответствие RoHS.
DAC7822IRTAR Применение
Используется в системах сбора данных, тестирования и измерений, а также в промышленных и медицинских устройствах, где требуется точное и быстрое преобразование сигналов.
DAC7822IRTAR Особенности
Модель DAC7822IRTAR обладает высокой производительностью, двумя каналами для одновременного вывода, быстрим временем установления всего 200 нс, а также дифференциальными выходами для повышения точности сигнала. Поддерживается параллельный интерфейс данных и внешние ссылки без пайки, что облегчает интеграцию в сложные системы и управление питанием.
DAC7822IRTAR Особенности качества и безопасности
DAC7822IRTAR соответствует строгим стандартам качества, выполнен в корпусе WQFN для высокой термической и электрической надежности. Соответствие требованиям RoHS гарантирует безопасность от опасных веществ. Уровень чувствительности к влаге MSL 2 обеспечивает долговечность и надежность работы до одного года при соблюдении условий эксплуатации.
DAC7822IRTAR Совместимость
Предназначен для высокоскоростных ЦАП в системах с ограниченным зарядом питания и ограниченным пространством, благодаря компактному корпусу QFN и высокой степени интеграции.
DAC7822IRTAR Распечатка данных (PDF)
Рекомендуем загрузить полноформатный технический паспорт изделия с нашего сайта для получения полной информации о характеристиках, схемах подключения и рекомендациях по применению.
