Моноцепочный одноканальный однополярный (SPST) аналоговый переключатель STMicroelectronics 74V1G66STR — это интегральная схема, предназначенная для широкого спектра применений. Как интерфейсный ИС, он функционирует как аналоговый переключатель, мультиплексор или демультиплексор, обеспечивая эффективную маршрутизацию и управление сигналами.
Ключевые характеристики данного устройства включают низкое сопротивление в рабочем состоянии всего 10 Ом, что минимизирует искажения сигнала, а также высокую полосовую пропускную способность -3 дБ, составляющую 180 МГц, что позволяет обрабатывать сигналы на высокой скорости. Устройство работает при широком диапазоне питающего напряжения от 2 В до 5,5 В, что делает его универсальным для различных электронных систем.

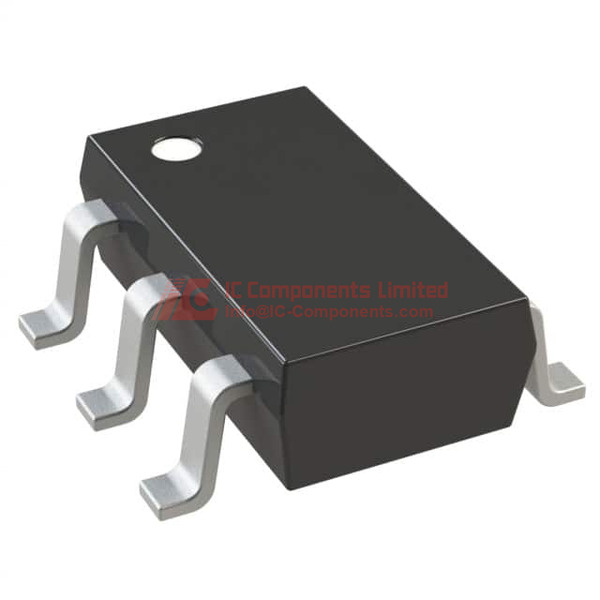

Модель 74V1G66STR соответствует стандарту RoHS и выполнена в компактном корпусе SOT-23-5L для монтажа поверх платы, что удобно при ограниченных габаритах конструкции. Диапазон рабочих температур расширен до -55°C—125°C, что позволяет использовать ее в условиях требовательных к промышленной эксплуатации.
Этот аналоговый переключатель может применяться в различных областях, таких как испытательное и измерительное оборудование, системы сбора данных, маршрутизация сигналов в коммуникационных устройствах и промышленное управление. Его низкий ток утечки (не более 100 нА) и высокая скорость переключения (включение за 4 нс, выключение за 7,5 нс) делают его оптимальным выбором для высокопроизводительных, маломощных приложений.
Что касается аналогичных или альтернативных моделей, то 74V1G66STR входит в серию базовых номеров 74V1G66. К аналогичным ИС от STMicroelectronics относятся модели 74AUP1G66, 74LV1G66 и 74LVC1G66, которые могут отличаться характеристиками, вариантами корпуса или набором функций, предназначенных для удовлетворения конкретных требований проектирования.
74V1G66STR Ключевые технические характеристики
Модель 74V1G66STR от производителя STMicroelectronics имеет однополюсный, однополярный (SPST) переключатель с сопротивлением в состоянии включения не более 10 Ом, пропускной способностью до 180 МГц и низким утечкой тока (максимум 100 нА). Время срабатывания — до 4 нс при включении и до 7,5 нс при выключении. Ёмкость канала составляет всего 3 пФ в неработающем состоянии, что обеспечивает низкое паразитное влияние на цепи.
74V1G66STR Размер упаковки
Упаковка выполнена в формате Tape & Reel (лента и катушка) с 5 выводами типа SOT-23-5L. Корпус не содержит свинца, соответствует стандартам RoHS, а материал — без свинца и экологически безопасный. Рабочий диапазон температуры составляет от -55°C до +125°C, а напряжение питания — от 2 В до 5,5 В.
74V1G66STR Применение
Данный компонент, 74V1G66STR, широко используется в интерфейсных цепях при управлении аналоговыми переключателями, мультиплексорами и демультиплексорами в интегральных схемах, а также в системах обработки сигналов и управление связанными электронными модулями.
74V1G66STR Особенности
Особенности устройства включают высокоскоростное переключение, низкое сопротивление в состоянии ON, малую утечку тока и компактный корпус SOT-23-5L. Устройство обеспечивает быстрый переход между состояниями, что важно для высокой производительности и надежности схем.
74V1G66STR Особенности качества и безопасности
Продукт соответствует стандартам RoHS, исключающим вредные вещества. Уровень чувствительности к влаге (MSL) равен 1, что означает неограниченный срок хранения при нормальных условиях эксплуатации, что обеспечивает надежность и безопасность использования.
74V1G66STR Совместимость
74V1G66STR предназначен для работы при напряжении 2,0–5,5 В. Его корпус типа SOT-23-5L гарантирует полную совместимость с современными технологиями поверхностного монтажа (SMT), обеспечивая надежную и простую интеграцию в электронные схемы.
74V1G66STR Распечатка данных (PDF)
Для получения наиболее полных технических характеристик и рекомендаций по применению загрузите официальный PDF-документ с техническими данными компонента 74V1G66STR с нашего сайта, раздел «Документация».
