STTH6003CW — это высокопроизводительный диодный массив, производимый компанией STMicroelectronics, предназначенный для надежных электрических применений, требующих эффективной конвертации и выпрямления электроэнергии. Это устройство с монтажом через отверстие обеспечивает исключительные возможности по пропускной способности с максимальным постоянным обратным напряжением 300 В и средним выпрямленным током 30 А на диод.
Созданный на базе передовых полупроводниковых технологий, диодный массив характеризуется высокой скоростью восстановления — менее 500 наносекунд, что делает его идеальным для высокоскоростных переключений и применения в силовой электронике. Специализированная конфигурация с одним общим катодом обеспечивает эффективную электрическую работу, с напряжением падения около 1,25 В при токе 30 А и очень низким обратным током утечки — 60 мА при напряжении 300 В.

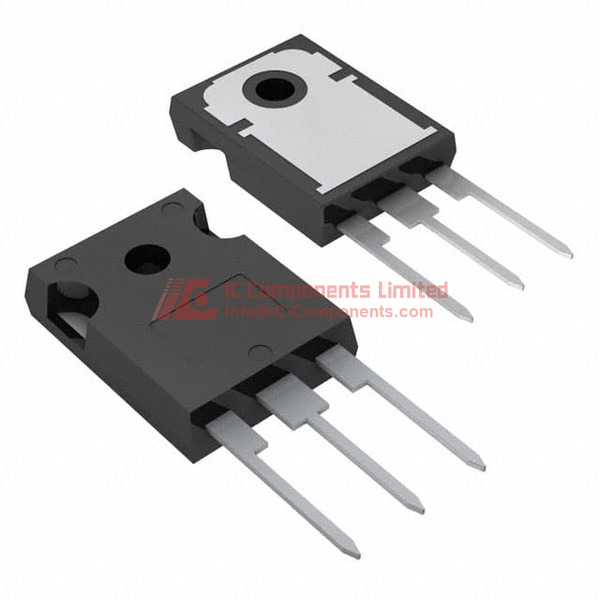

Устройство выполнено в корпусе TO-247-3, обеспечивающем надежную механическую прочность и отличное тепловое управление. Максимальная температура при работе на переходе составляет 175°C, что подтверждает высокую термическую устойчивость STTH6003CW, делая его подходящим для требовательных промышленных, автомобильных и источников питания сред.
Ключевые преимущества включают высокую пропускную способность по току, быстрые параметры переключения и компактный монтаж с помощью технологии через отверстие. Массив диодов особенно рекомендуется для применения в инверторах, приводах для моторов, системах возобновляемой энергетики и универсальных цепях преобразования электроэнергии.
Аналогами или альтернативными моделями в той же серии являются STTH6002CW и STTH6004CW, которые обладают схожими характеристиками с небольшими отличиями в отдельных параметрах. Перед использованием рекомендуется ознакомиться с подробными техническими спецификациями производителя для гарантии точной совместимости с конкретными требованиями проекта.
Данная продукция соответствует стандарту RoHS, что гарантирует экологическую безопасность и соответствие международным стандартам производства электроники. Упакована в трубки для удобства хранения и транспортировки, модель STTH6003CW является надежным и универсальным решением для сложных задач в области силовой электроники.
STTH6003CW Ключевые технические характеристики
Напряжение - обратное постоянное максимальное 300 В; Ток - средний выпрямленный 30 А на диод; Напруга насыщения (максимальная) 1.25 В при 30 А; Обратный ток утечки 60 А при 300 В; Время восстановления 55 нс; Скорость быстрое восстановление ≤ 500 нс при > 200 мА
STTH6003CW Размер упаковки
Тип - тюбиковая упаковка, содержащая 8012 штук; Материал - стандартный формировочный компаунд с кодом 6655; Размер - корпус TO-247-3 с монтажом через отверстия; Конфигурация выводов - 3 контакта в формате TO-247-3, пригодные для пайки на клеммник; Тепловые характеристики - максимальная температура перехода 175°C, обеспечивающая высокую тепловую стойкость; Электрические свойства - массив диодов с одной парой с общей катодной шиной
STTH6003CW Применение
Подходит для силовой выпрямительной техники и быстродействующих диодных сборок в блоках питания, управлении двигателями и преобразователях высокой мощности. Идеально для промышленных и бытовых электронных схем, требующих выпрямления 30 А с быстрым восстановлением
STTH6003CW Особенности
Изделие выполнено по стандартной технологии с временем восстановления 55 нс, что подходит для коммутационных применений с большими токами. Обеспечивает низкое падение напряжения в прямом направлении — 1.25 В при 30 А, что повышает эффективность и снижает потери энергии. Конфигурация с парой диодов с общей катодной шиной упрощает проектирование схем, например, для мостовых выпрямителей или схем с последовательным переключением. Работает при температуре перехода до 175°C, что делает устройство устойчивым к высоким тепловым нагрузкам. Корпус TO-247-3 обеспечивает удобство монтажа через отверстия и хорошую теплоотдачу. Максимальное обратное напряжение — 300 В, что позволяет использовать его в наиболее широких диапазонах постоянного тока.
STTH6003CW Особенности качества и безопасности
Диатронная сборка соответствует требованиям RoHS, что гарантирует отсутствие опасных веществ. Стандарты инкапсуляции и упаковки обеспечивают долговечность и защиту от механических и климатических воздействий. Корпус TO-247-3 обеспечивает оптимическую теплопроводность и надежность пайки для стабильной работы в сложных условиях. Высокие токовые характеристики и контроль тока утечки повышают безопасность работы в силовых электронных цепях. Быстрое восстановление способствует снижению электромагнитных помех (ЭМИ) и повышению эффективности системы, что повышает надежность и безопасность эксплуатации.
STTH6003CW Совместимость
Совместим с широким спектром высоковольтных и высокотоковых схем выпрямления, блоков питания, инверторов и управляемых электродвигателей в промышленных и коммерческих системах. Корпус TO-247-3 облегчает интеграцию с радиаторами и платами с монтажом через отверстия. Поддерживает схемы с конфигурацией пары диодов с общей катодной шиной и высокой скоростью переключения. Идеально подходит для замены или модернизации устройств с использованием диодных сборок STMicroelectronics STTH6003 или аналогичных диодов с быстрым восстановлением.
STTH6003CW Распечатка данных (PDF)
На нашем сайте размещен самый авторитетный и актуальный технический паспорт для диодной сборки STTH6003CW. Настоятельно рекомендуем скачать Datasheet прямо со страницы для получения полной информации о теххарактеристиках, типовых графиках работы, рекомендациях по применению и советах по термическому управлению.
