Объяснение Flash ADC: как он работает, типы и реальные приложения

Флэш-АЦП (флэш-аналогово-цифровой преобразователь) — это высокоскоростной преобразователь, предназначенный для преобразования аналоговых сигналов в цифровые данные с очень малой задержкой.В этой статье объясняется, что такое флэш-АЦП, как он преобразует сигналы, основные компоненты внутри него, а также различия между базовыми, складными и интерполяционными конструкциями.В нем также рассматриваются компромиссы в производительности, сравнение с другими типами АЦП, типичные ошибки проектирования и реальные применения в осциллографах, радарах, радиочастотной связи, обработке видео и высокоскоростном сборе данных.

Каталог

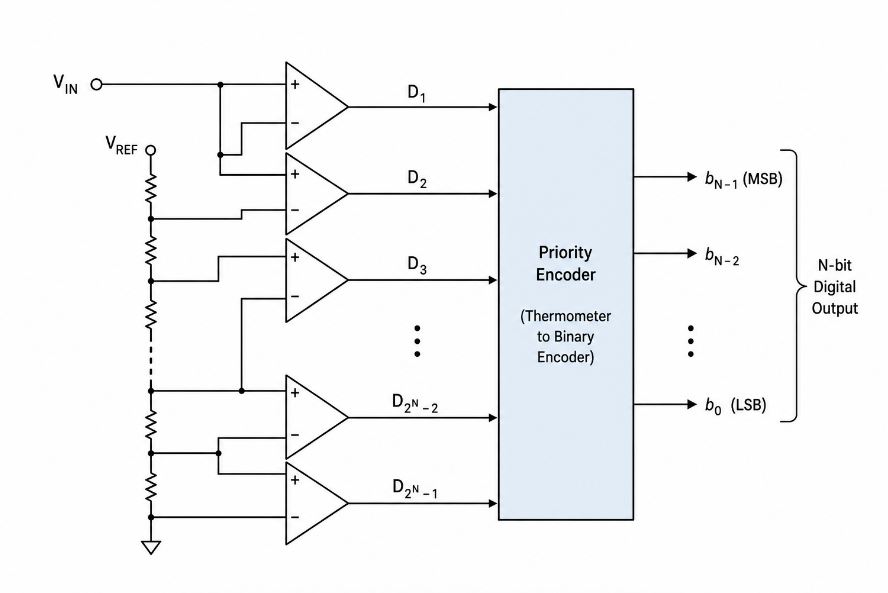

Рисунок 1. Флэш-АЦП

Что такое флэш-АЦП?

Флэш-АЦП (флэш-аналогово-цифровой преобразователь) — это тип преобразователя, который практически мгновенно преобразует аналоговый сигнал, например напряжение, в цифровой выходной сигнал.Он широко известен своей чрезвычайно малой задержкой преобразования, что делает его высокоскоростным АЦП, используемым в системах, критичных ко времени.Из-за своей конструкции его также называют параллельным АЦП.

Одной из его определяющих характеристик является аппаратная структура, которая требует большого количества внутренних компонентов по мере увеличения разрешения.Количество этих компонентов соответствует формуле 2ⁿ - 1, где n — количество выходных бит, что делает конструкцию более крупной и сложной по сравнению с другими типами АЦП.По этой причине флэш-АЦП лучше всего описывается как преобразователь с оптимизированной скоростью, в котором быстрое преобразование сигнала отдается предпочтение эффективности и простоте.

Как флэш-АЦП преобразует аналоговые сигналы в цифровые данные

Флэш-АЦП преобразует аналоговый входной сигнал в цифровой выход, используя полностью параллельный процесс.Когда входное напряжение поступает в схему, оно одновременно сравнивается с несколькими уровнями опорного напряжения, создаваемыми резисторной лестницей.Каждый уровень проверяется компаратором, что позволяет системе мгновенно оценить сигнал.

После сравнения выходные данные формируют шаблон, называемый кодом термометра, который представляет входной уровень.Затем этот шаблон отправляется в кодер, который преобразует его в двоичный выходной сигнал, который могут использовать цифровые системы.Поскольку все происходит за один шаг, преобразование выполняется с минимальной задержкой.

Основные компоненты внутри флэш-АЦП

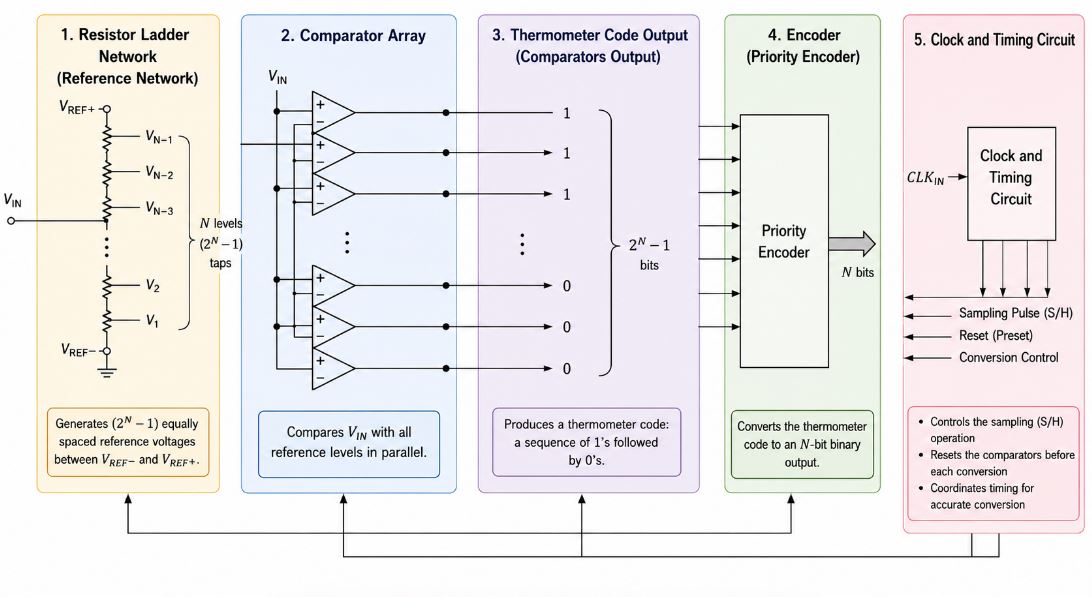

Рисунок 2. Основные компоненты внутри флэш-АЦП

Сеть резисторных лестниц

Резисторная лестница создает несколько уровней опорного напряжения, используемых в процессе преобразования.Эти опорные уровни делят диапазон входного напряжения на более мелкие ступени, помогая флэш-АЦП определить приблизительное значение входящего сигнала.

Массив компараторов

Массив компараторов является основной частью архитектуры Flash ADC.Каждый компаратор проверяет, выше или ниже входное напряжение заданного опорного уровня.Поскольку все компараторы работают одновременно, Flash ADC может выполнять сверхбыстрое аналого-цифровое преобразование.

Вывод кода термометра

После сравнения выходные данные компаратора формируют шаблон, называемый кодом термометра.Этот шаблон представляет относительный уровень входного сигнала до его преобразования в двоичную форму.

Кодер

Кодировщик преобразует код термометра в двоичный выходной сигнал, который могут обрабатывать цифровые системы.Это позволяет флэш-АЦП практически мгновенно генерировать полезные цифровые данные.

Часы и схема синхронизации

Схема синхронизации и синхронизации контролирует синхронизацию и обеспечивает правильную скорость процесса преобразования.Правильный выбор времени важен для поддержания стабильного и точного преобразования сигнала в высокоскоростных системах.

Типы флэш-АЦП: базовые, складные и интерполирующие конструкции

Тип	Ключевая идея	Аппаратное обеспечение Требование	Мощность Потребление	Преимущество	Ограничение
Базовая вспышка АЦП	Использует полный параллельные компараторы для прямого преобразования	Очень высокий (2ⁿ − 1 компаратор)	Высокий	Самый быстрый и простейшая структура	Большой размер, высокая стоимость, высокая мощность
Складная вспышка АЦП	Уменьшает ввод разбить на более мелкие секции (техника складывания)	Средний	Средний	Меньше компараторы, меньшая сложность	Более сложный дизайн, чем базовый
Интерполяция Флэш-АЦП	Генерирует дополнительные уровни с использованием интерполяции вместо полных компараторов	От низкого до среднего	Нижний	Уменьшенный оборудование с высокой скоростью	Требуется Точная конструкция и калибровка

Производительность Flash ADC: компромисс между скоростью, разрешением и мощностью

Фактор производительности	Описание	Практичный Воздействие
Скорость	Включает почти мгновенное преобразование с использованием параллельного сравнения	Идеально подходит для системы реального времени и высокоскоростные системы
Разрешение	Обычно ограничено (около 6–8 бит) из-за растущих потребностей в оборудовании	Не подходит для высокоточных приложений
Мощность Потребление	Высокий из-за много активных компараторов	Может привести к нагрев и снижение эффективности
Аппаратное обеспечение Сложность	Требуется много компоненты по мере увеличения разрешения	Результаты в больший размер и более высокая стоимость
В целом Компромисс	Оптимизирован для скорость важнее эффективности и точности	Лучшее для потребности в сверхбыстром преобразовании

Флэш-АЦП по сравнению с другими типами АЦП

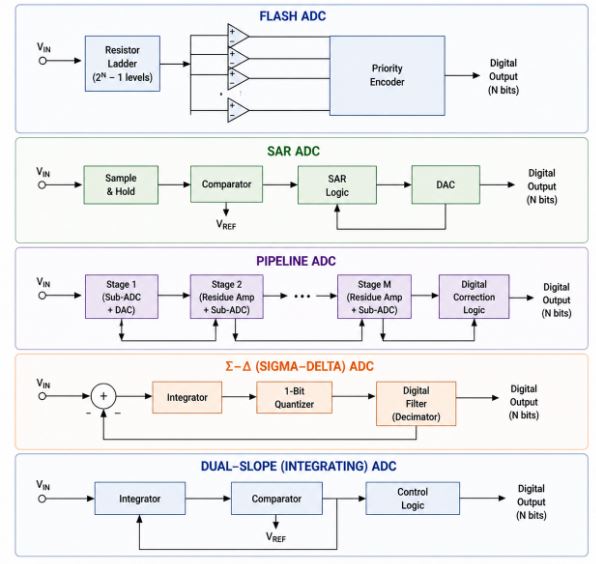

Рисунок 3. Flash-АЦП в сравнении с другими типами АЦП

Тип АЦП	Скорость	Разрешение	Мощность Потребление	Ключевое преимущество
Флэш-АЦП	Очень высокий	Низкий (6–8 биты)	Высокий	Ультра-быстрый преобразование
САР АЦП	Средний	От среднего до Высокий (8–18 бит)	От низкого до среднего	Сбалансированный производительность
Сигма-Дельта АЦП	Низкий	Очень высокий (16–24 бита)	Низкий	Высокая точность
Двойной наклон АЦП	Очень низкий	Высокий	Очень низкий	Стабильный измерение

Распространенные ошибки при использовании Flash ADC

• Выбор Flash ADC только из-за скорости

Многие пользователи выбирают его, поскольку это самый быстрый тип АЦП, даже если высокая скорость не требуется, что приводит к ненужным затратам и энергопотреблению.

• Игнорирование ограничений разрешения

Флэш-АЦП обычно имеют более низкое разрешение, а быстрое увеличение разрядности усложняет конструкцию из-за требований к компаратору 2ⁿ - 1.

• Недооценка энергопотребления

Поскольку все компараторы работают одновременно, флэш-АЦП могут потреблять большую мощность и выделять тепло.

• Не обращая внимания на проблемы с точностью

Шум, ошибки смещения и несоответствие компараторов могут снизить надежность выходного сигнала, если ими не управлять должным образом.

• Плохое тепловое и планировочное планирование.

Без правильной конструкции тепло и помехи сигнала могут повлиять на производительность.

Реальные применения Flash ADC

Цифровые осциллографы

Флэш-АЦП используются в цифровых осциллографах, поскольку они могут улавливать чрезвычайно быстро меняющиеся сигналы напряжения, не упуская важных деталей формы сигнала.Это помогает инженерам точно анализировать наносекундные импульсы, фронты тактового сигнала, радиочастотные всплески, шум переключения и переходные процессы.Высокоскоростные интегральные схемы АЦП, такие как ADC0820 и CA3306, являются примерами преобразователей, используемых для быстрой выборки сигналов в испытательном и измерительном оборудовании.

Радарные системы

Радиолокационные системы требуют очень быстрого преобразования сигналов для обнаружения отраженных сигналов и обработки информации о цели в режиме реального времени.Флэш-АЦП уменьшает задержку преобразования, помогая улучшить скорость слежения, точность отклика и производительность обработки сигналов в радиолокационной электронике.

Радиочастотные и коммуникационные системы

В радиочастотных и беспроводных системах связи флэш-АЦП обрабатывают высокочастотные аналоговые сигналы перед их цифровой обработкой.Быстрое преобразование помогает поддерживать целостность сигнала и поддерживает высокие скорости передачи данных в коммуникационном оборудовании.Такие устройства, как MAX101 и AD9054, обычно используются для высокоскоростного преобразования радиочастотных и видеосигналов.

Системы обработки видео

Видеосистемы генерируют большие объемы аналоговых данных, которые необходимо быстро преобразовать для плавной обработки изображений и отображения в реальном времени.Флэш-АЦП помогают уменьшить задержку и улучшить быструю обработку кадров в приложениях обработки изображений и видео.

Высокоскоростной сбор данных

Высокоскоростные системы сбора данных используют флэш-АЦП для регистрации быстрых изменений сигнала в научных приборах, промышленном мониторинге и системах автоматизированного тестирования.Быстрая выборка позволяет системе точно записывать кратковременные события без потери важных данных.Высокоскоростные микросхемы АЦП, такие как TDC1048, часто используются в сложных приложениях сбора данных.

Заключение

Флэш-АЦП наиболее известен своей чрезвычайно высокой скоростью преобразования и параллельной архитектурой, что делает его полезным в системах, которым требуется захват сигнала в реальном времени.Его основные части, такие как резисторная лестница, матрица компараторов, выход кода термометра, энкодер и схема синхронизации, работают вместе, практически мгновенно преобразуя аналоговые сигналы в цифровые данные.Однако его скорость имеет свои недостатки, включая более низкое разрешение, более высокое энергопотребление, больший размер оборудования и большую сложность конструкции.Базовые, складные и интерполяционные конструкции предлагают различные способы сбалансировать скорость, аппаратные потребности и эффективность, а реальное использование показывает, почему флэш-АЦП остаются важными в высокоскоростных электронных системах.
