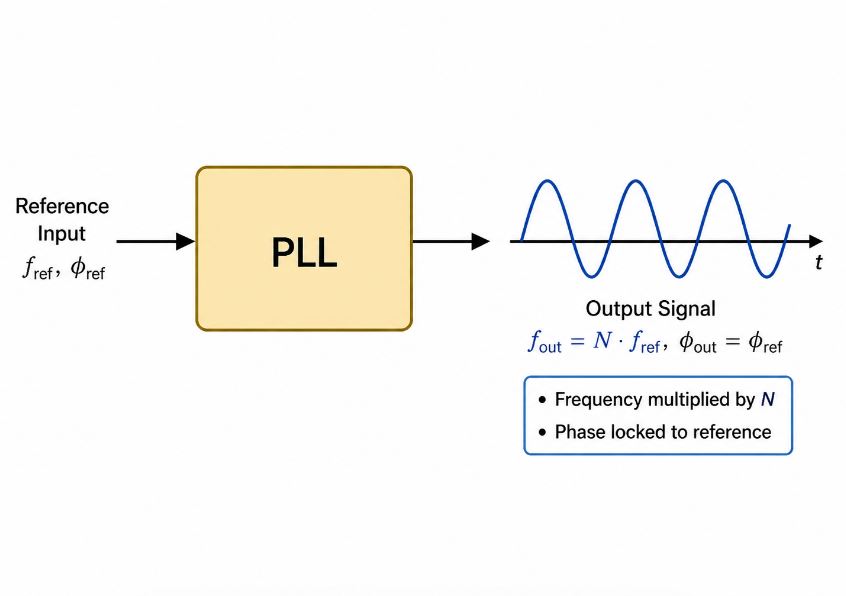

Объяснение системы фазовой автоподстройки частоты (ФАПЧ): как она работает, типы и ключевые различия

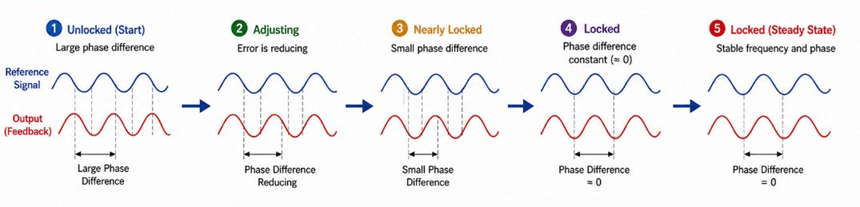

Процесс блокировки ФАПЧ — это пошаговая процедура настройки, которая позволяет системе фазовой автоподстройки частоты (ФАПЧ) синхронизировать выходной сигнал с опорным входным сигналом.Во время этого процесса система ФАПЧ непрерывно сравнивает разность фаз между опорным сигналом и сигналом обратной связи с выхода ГУН.Затем контур автоматически корректирует ошибки частоты и фазы до тех пор, пока оба сигнала не станут выровненными и стабильными.

• Разблокированное состояние (начало) - Вначале выходной сигнал ФАПЧ не синхронизирован с опорным сигналом.Разница фаз и частот между двумя сигналами велика, поэтому фазовый детектор генерирует большой сигнал ошибки.Это сообщает ФАПЧ, что частота ГУН должна быть скорректирована.

• Регулировочный этап - Сигнал ошибки проходит через контурный фильтр и изменяет управляющее напряжение, подаваемое на ГУН.Затем ГУН корректирует свою выходную частоту, чтобы приблизиться к опорной частоте.По мере продолжения коррекции разность фаз постепенно уменьшается.

• Почти закрытая сцена - На этом этапе выходная частота ФАПЧ уже близка к опорному сигналу.Фазовый детектор теперь выдает лишь небольшой корректирующий сигнал, поскольку рассогласование времени значительно уменьшено.Небольшие корректировки по-прежнему улучшают синхронизацию.

• Заблокированное состояние - Как только разность фаз становится почти нулевой, ФАПЧ достигает состояния синхронизации.Выходной сигнал и опорный сигнал теперь работают на одной частоте и поддерживают стабильное соотношение фаз.

• Стационарная работа с блокировкой - После блокировки система ФАПЧ непрерывно контролирует сигнал обратной связи и автоматически исправляет небольшие ошибки синхронизации, вызванные шумом, изменениями температуры или помехами сигнала.Это позволяет системе ФАПЧ поддерживать стабильный синхронизированный выходной сигнал с течением времени.

Типы ФАПЧ: аналоговая, цифровая, дробная-N, целочисленная-N.

1. Аналоговая ФАПЧ.

Аналоговая система ФАПЧ представляет собой традиционный тип системы фазовой автоподстройки частоты, построенной в основном из аналоговых компонентов, таких как фазовый детектор, петлевой фильтр и генератор, управляемый напряжением (ГУН).Он работает путем сравнения фазы входного сигнала с сигналом обратной связи от ГУН.Если есть разница, ФАПЧ генерирует напряжение ошибки, которое регулирует частоту ГУН до тех пор, пока оба сигнала не синхронизируются.Аналоговые системы ФАПЧ обычно используются в FM-радиоприемниках, аналоговых системах связи и схемах демодуляции сигналов, поскольку они могут плавно отслеживать непрерывные аналоговые сигналы.

2. Цифровая ФАПЧ.

Цифровая система ФАПЧ использует цифровые схемы для управления процессом синхронизации вместо того, чтобы полностью полагаться на аналоговые компоненты.Он сравнивает цифровые сигналы синхронизации и электронно настраивает выходную тактовую частоту в соответствии с опорным сигналом.Цифровые системы ФАПЧ обычно используются в микропроцессорах, цифровых системах связи и схемах восстановления тактовой частоты, поскольку они обеспечивают лучшую интеграцию с цифровой электроникой и повышенную стабильность в высокоскоростных системах.

3. Полностью цифровая система ФАПЧ (ADPLL).

Полностью цифровая система ФАПЧ заменяет почти все аналоговые блоки цифровыми логическими схемами и цифровыми алгоритмами управления.Вместо использования аналогового ГУН и фильтра система использует генераторы с цифровым управлением и блоки цифровой обработки для генерации синхронизации.ADPLL широко используются в современных КМОП-чипах, беспроводных устройствах и маломощных интегральных схемах, поскольку их легче интегрировать в цифровые полупроводниковые процессы и они могут снизить энергопотребление.

4. ФАПЧ зарядового насоса.

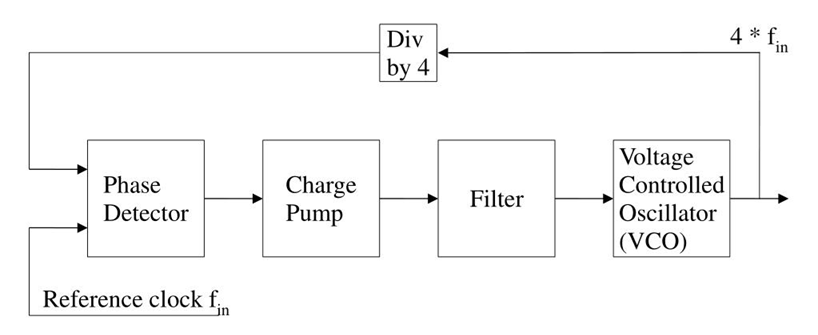

ФАПЧ с зарядовой накачкой — одна из наиболее распространенных архитектур ФАПЧ, используемых в современной электронике.Он использует детектор фазовой частоты и зарядовую накачку для генерации корректирующих токов на основе разности фаз между входным сигналом и сигналом обратной связи.Эти токи проходят через контурный фильтр, создавая управляющее напряжение для ГУН.Затем ГУН регулирует свою частоту до тех пор, пока ФАПЧ не достигнет синхронизации.ФАПЧ с зарядовой накачкой популярны в радиочастотных синтезаторах, тактовых генераторах и системах связи, поскольку они обеспечивают точную регулировку частоты и быструю синхронизацию.

5. Целочисленно-N ФАПЧ

В системе ФАПЧ с целочисленным числом используется делитель частоты с целочисленным делением.Система ФАПЧ умножает опорную частоту на целочисленное соотношение для генерации желаемой выходной частоты.Например, значение делителя, равное 4, дает выходную частоту в четыре раза выше, чем опорный сигнал.ФАПЧ с целочисленным числом проще и легче проектировать, что делает их распространенными в генераторах тактовых импульсов и базовых радиочастотных системах, хотя размер шага их частоты ограничен.

6. ФАПЧ с дробным коэффициентом деления

ФАПЧ с дробным числом повышает гибкость частоты, позволяя использовать дробные значения делителя вместо целых чисел.Это позволяет системе ФАПЧ генерировать выходные частоты с гораздо меньшим шагом настройки и более высоким разрешением.Он работает путем быстрого переключения между различными значениями делителя для достижения среднего дробного соотношения.ФАПЧ с дробным числом широко используются в беспроводной связи, радиочастотных трансиверах и синтезаторах частот, поскольку они поддерживают точную настройку частоты в современных высокоскоростных системах.

7. Программное обеспечение ФАПЧ.

Программная ФАПЧ выполняет синхронизацию с использованием программных алгоритмов вместо выделенных аппаратных схем ФАПЧ.Система непрерывно измеряет разницу фаз или частот и корректирует синхронизацию посредством цифровой обработки.Программные системы ФАПЧ часто используются в программно-определяемых радиосистемах, системах управления двигателями, синхронизации сети и аудиосистемах, поскольку они обеспечивают гибкое управление сигналом, не требуя сложного аппаратного обеспечения ФАПЧ.

8. Оптическая ФАПЧ.

Оптическая система ФАПЧ предназначена для систем оптической связи, в которых световые сигналы должны оставаться синхронизированными.Он работает аналогично электронной системе ФАПЧ, но управляет фазой и частотой оптических несущих, а не электрических сигналов.Оптические системы ФАПЧ обычно используются в волоконно-оптической связи, когерентных оптических приемниках и фотонных системах, где точная синхронизация оптических сигналов необходима для высокоскоростной передачи данных.

PLL против кварцевого генератора против DDS (ключевые различия)

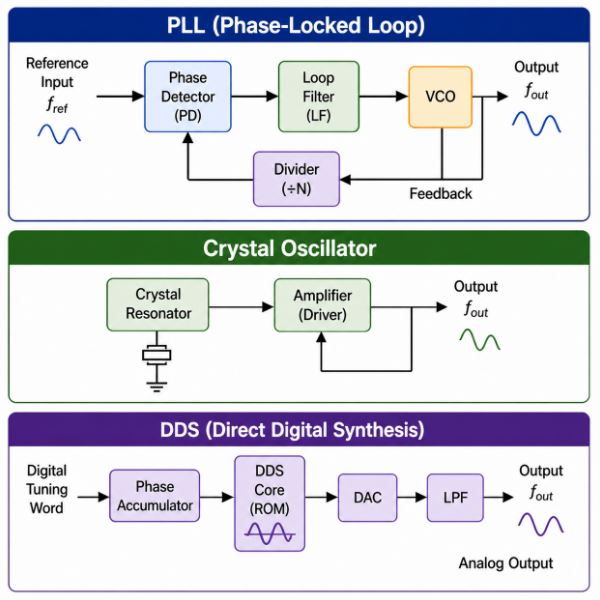

Рисунок 3: ФАПЧ, кварцевый генератор и DDS

Особенность	Фазовая синхронизация Петля	Кристалл Осциллятор	Прямой Цифровой синтез
Основная цель	Частота синтез и синхронизация сигналов	Генерировать высоко стабильные эталонные часы	Генерировать частоты и формы сигналов с цифровым управлением
Основная рабочая Принцип	Использует обратную связь контур для синхронизации выходной фазы/частоты с опорным сигналом	Использует кварц кристаллический резонанс для стабильных колебаний	Использует цифровые накопление фазы и генерация сигналов ЦАП
Основные блоки	Фазовый детектор, контурный фильтр, ГУН, делитель	Кристалл резонатор и усилитель	Фаза аккумулятор, таблица поиска ПЗУ, ЦАП, фильтр нижних частот
Частота Стабильность	Высокий, зависит от справочный источник	Очень высокий стабильность и низкий дрейф	Высокая цифровая точность частоты
Частота Гибкость	Очень гибкий	Ограниченное фиксированное частота	Чрезвычайно гибкий и программируемый
Частота Умножение	Да	Нет прямого умножение	Цифровой вместо этого генерация частоты
Выходная частота Диапазон	Гц в несколько ГГц	кГц до сотен МГц	Гц до сотен МГц или ГГц (с ВЧ-ступенями)
Блокировка Механизм	Да, фиксируется опорный сигнал	Нет обратной связи запирание	Нет фазовой синхронизации петля обратной связи
Фазовый шум	От умеренного до низкого в зависимости от дизайна	Очень низкая фаза шум	Высшее ложное шум, чем кварцевый генератор
Джиттер Производительность	Хорошо в высококачественные системы ФАПЧ	Отличный низкий дрожание	Умеренный
Скорость переключения	Умеренный	Медленный/фиксированный частота	Чрезвычайно быстро переключение частоты
Частота Разрешение	Зависит от делитель и опорные часы	Фиксированная частота	Очень хорошо разрешение по частоте
Форма волны Поколение	В основном Синтез тактовой/частотной частоты	Стабильные часы только	Может генерировать синусоидальная, прямоугольная, треугольная и произвольная формы сигналов
Аналоговый или Цифровой	Аналоговый, цифровой, или смешанный сигнал	В основном аналоговый резонанс	В основном цифровой
Мощность Потребление	Умеренный	Очень низкий	От умеренного до высокого
Сложность	От среднего до высокого	Простой	Высокая цифровая сложность обработки
Общий Приложения	радиочастотные синтезаторы, Процессоры, беспроводная связь, восстановление тактовой частоты	микроконтроллеры, часы, часы, схемы синхронизации	Сигнал генераторы, радары, программно-определяемая радиосвязь, генераторы сигналов
Основное преимущество	Частота синхронизация и умножение	Наивысшее время стабильность	Точный и программируемое управление частотой
Основное ограничение	Фазовый шум и проблемы со стабильностью цикла	Ограниченный гибкость частоты	«Шпоры» и DAC шум
Пример Технологии	радиочастотные трансиверы, Тактовые генераторы ФАПЧ	Кварцевый таймер модули	DDS-синтезатор Микросхемы, такие как AD9833 и AD9954.

Объяснение диапазона блокировки и диапазона захвата

Диапазон захвата — это диапазон частот, в котором система ФАПЧ может сначала обнаружить и зафиксировать входной сигнал.Если входная частота находится за пределами этого диапазона, система ФАПЧ может не суметь обнаружить сигнал и начать синхронизацию.

Диапазон блокировки — это диапазон частот, в котором ФАПЧ может оставаться синхронизированным после того, как она уже заблокирована.Этот диапазон обычно шире, чем диапазон захвата, поскольку системе ФАПЧ легче продолжать отслеживать сигнал, чем зафиксировать его в первый раз.

Проще говоря, диапазон захвата означает, что ФАПЧ может обнаружить сигнал, а диапазон блокировки означает, что ФАПЧ может оставаться подключенной к сигналу.Этот раздел полезен, поскольку он объясняет реальные ограничения работы ФАПЧ в системах связи, радиочастотных схемах и конструкциях восстановления тактовой частоты.

Почему схемы ФАПЧ не могут заблокироваться

Схемы ФАПЧ могут не синхронизироваться, если выходной сигнал не может должным образом синхронизироваться с опорным сигналом.Обычно это происходит, когда система ФАПЧ не может исправить разность фаз или частот между входным сигналом и выходным ГУН.В результате ФАПЧ остается нестабильной, постоянно подстраивает свою частоту или полностью теряет синхронизацию.

Неправильная конструкция петлевого фильтра - Если компоненты контурного фильтра или полоса пропускания спроектированы неправильно, система ФАПЧ может стать нестабильной или реагировать слишком медленно во время синхронизации.Это может помешать ФАПЧ достичь состояния блокировки.

Ограниченный диапазон частот ГУН - Генератор, управляемый напряжением (ГУН), должен иметь возможность настройки в требуемом диапазоне частот.Если опорная частота находится за пределами диапазона настройки ГУН, ФАПЧ не сможет правильно синхронизироваться.

Слабый или шумный входной сигнал - Чрезмерные электрические шумы, искажения сигнала или нестабильная тактовая частота могут мешать определению фазы.Это приводит к неправильным сигналам ошибок и нестабильному поведению блокировки.

Неверное соотношение делителя - Неправильные настройки делителя в системах ФАПЧ с целочисленным или дробным числом могут привести к несоответствию частоты обратной связи опорному сигналу, препятствуя синхронизации.

Шум источника питания - Нестабильные источники питания или пульсации напряжения могут нарушить работу чувствительных блоков ФАПЧ, таких как ГУН и фазовый детектор, что приведет к нестабильности частоты или потере синхронизации.

Расположение печатной платы и проблемы с заземлением - Неправильная разводка печатной платы, неправильное заземление или помехи сигнала могут привести к появлению нежелательных шумов в контуре ФАПЧ, снижая точность синхронизации.

Входная частота вне диапазона захвата - Если частота входящего сигнала находится слишком далеко от рабочего диапазона ФАПЧ, ФАПЧ может быть не в состоянии первоначально обнаружить и зафиксировать сигнал.

Чрезмерный фазовый шум или джиттер - Высокий уровень шума внутри системы может постоянно нарушать временную синхронизацию, что затрудняет поддержание стабильной блокировки.

Изменения температуры и компонентов - Изменения температуры и допуски компонентов могут изменить рабочие параметры ФАПЧ, влияя на стабильность и производительность блокировки.

Нестабильный опорный генератор - Если сам опорный тактовый сигнал нестабильен, ФАПЧ не может генерировать стабильный синхронизированный выходной сигнал.

Фазовый шум, джиттер и стабильность в системах ФАПЧ

Параметр	Описание	Воздействие
Фазовый шум	Малая фаза колебания	Уменьшает четкость сигнала
Джиттер	Тайминг вариация	Данные о причинах ошибки
Стабильность	Способность оставаться запертым	Обеспечивает надежная работа

Где PLL используется в реальных приложениях

ФАПЧ в микропроцессорах и процессорах

Современные процессоры используют системы ФАПЧ для генерации высокоскоростных внутренних тактовых импульсов, необходимых для работы ЦП.Кварцевый генератор может обеспечивать низкочастотную опорную тактовую частоту, например 25 МГц или 100 МГц, но ядру процессора может потребоваться тактовая частота в диапазоне ГГц.ФАПЧ умножает опорную частоту и генерирует синхронизированные высокоскоростные тактовые сигналы для ЦП, контроллера памяти, кэша, графического процессора и периферийных шин.

ФАПЧ также важны в многоядерных процессорах, поскольку все ядра должны оставаться синхронизированными, чтобы избежать ошибок синхронизации и нестабильной передачи данных.В системах, поддерживающих динамическое масштабирование частоты, ФАПЧ может автоматически изменять тактовую частоту, чтобы снизить энергопотребление или повысить производительность в зависимости от рабочей нагрузки.ФАПЧ широко используются в процессорах Intel, AMD, ARM, Apple и высокоскоростных системах FPGA.

ФАПЧ в радиочастотной и беспроводной связи

В системах радиочастотной связи системы ФАПЧ в основном используются для генерации несущей и синтеза частот.Беспроводные системы, такие как Wi-Fi, Bluetooth, 4G, 5G, GPS и радиоприемопередатчики, требуют высокоточных радиочастот для передачи и приема сигнала.ФАПЧ генерирует эти частоты путем привязки ГУН к стабильному опорному тактовому сигналу.

Например, в радиочастотном приемопередатчике смартфона система ФАПЧ генерирует частоты гетеродина, используемые для преобразования с повышением и понижением частоты во время беспроводной связи.Часто используются системы ФАПЧ с дробным коэффициентом деления, поскольку они обеспечивают очень точную настройку частоты по нескольким каналам связи.Микросхемы радиочастотных синтезаторов, такие как ADF4351, LMX2594 и MAX2871, используют архитектуру ФАПЧ для генерации широкополосной частоты.

PLL в восстановлении тактовых данных (CDR)

Системы высокоскоростной последовательной связи часто передают данные без отдельной линии синхронизации, поэтому приемник должен восстанавливать информацию о синхронизации непосредственно из входящего потока данных.Схемы восстановления тактовых данных (CDR) на основе ФАПЧ решают эту проблему, извлекая встроенные тактовые сигналы из полученного сигнала и синхронизируя время приемника с передатчиком.

ФАПЧ широко используются в PCIe, USB, Ethernet, SATA, HDMI и оптических каналах связи.Например, системы PCIe Gen4 и Gen5 работают на чрезвычайно высоких скоростях передачи данных, где даже небольшие ошибки синхронизации могут привести к повреждению данных.ФАПЧ постоянно регулирует фазу и частоту тактового сигнала, чтобы отслеживать изменения сигнала и поддерживать точную выборку данных.

ФАПЧ в GPS и спутниковых системах

Приемники GPS используют систему ФАПЧ для отслеживания слабых сигналов спутниковой несущей и поддержания синхронизации во время обработки сигнала.Поскольку сигналы GPS проходят через атмосферу на большие расстояния, они могут испытывать доплеровский сдвиг, шум и изменения времени.ФАПЧ помогает стабилизировать принимаемую несущую частоту и позволяет приемнику точно декодировать навигационные данные.

В системах спутниковой связи системы ФАПЧ используются внутри радиочастотных синтезаторов, транспондеров и систем слежения для поддержания стабильной генерации несущей и синхронизации частот.Системы ФАПЧ с низким фазовым шумом особенно важны, поскольку нестабильность синхронизации может снизить качество сигнала и точность связи.

ФАПЧ в радиолокационных системах

В радиолокационных системах используются системы ФАПЧ для генерации стабильных микроволновых частот для передачи сигналов и обнаружения целей.В радиолокационных системах с фазированной решеткой и радиолокационных системах FMCW система ФАПЧ контролирует точную развертку частоты и поддерживает синхронизацию между передаваемыми и принимаемыми сигналами.

Например, автомобильные радиолокационные системы, работающие на частоте 24 ГГц или 77 ГГц, используют синтезаторы ФАПЧ для генерации высокостабильных радиочастотных сигналов для обнаружения объектов, измерения скорости и предотвращения столкновений.Любая нестабильность частоты или чрезмерный фазовый шум могут снизить разрешение радара и точность определения цели.

PLL в синхронизации аудио и видео

Аудио- и видеосистемы используют системы ФАПЧ для синхронизации времени между несколькими цифровыми сигналами.В цифровых телевизорах, видеопроцессорах, системах HDMI и аудиоинтерфейсах системы ФАПЧ восстанавливают тактовую частоту и предотвращают несоответствие времени между передаваемыми и полученными потоками данных.

Например, приемники HDMI используют PLL для восстановления высокоскоростных последовательных тактовых импульсов из входящих видеосигналов.В аудиосистемах ЦАП системы ФАПЧ помогают уменьшить джиттер и поддерживать точную частоту дискретизации звука, улучшая качество звука и уменьшая искажения во время воспроизведения.

ФАПЧ в системах управления двигателями

Системы управления двигателем используют PLL для синхронизации положения, скорости и частоты вращения двигателя.В бесщеточных двигателях постоянного тока (BLDC), серводвигателях и приводах промышленных двигателей системы ФАПЧ помогают отслеживать положение ротора и поддерживать стабильное управление скоростью.

ФАПЧ также используются в системах управления двигателем без датчиков, где контроллер оценивает положение ротора, используя электрические сигналы обратной связи вместо физических датчиков.Это повышает эффективность, снижает стоимость оборудования и обеспечивает более плавную работу двигателей в робототехнике, станках с ЧПУ, дронах и электромобилях.

ФАПЧ в силовой электронике и синхронизации сетей

Системы силовой электроники используют системы ФАПЧ для синхронизации инверторов и преобразователей с сетью переменного тока.Подключенные к сети солнечные инверторы, системы ИБП и промышленные преобразователи должны соответствовать частоте и фазе сети, прежде чем безопасно передавать энергию.

ФАПЧ постоянно контролирует форму сигнала переменного тока и регулирует выходной сигнал инвертора, чтобы он оставался синхронизированным с электросетью.Без синхронизации с ФАПЧ рассогласование фаз может привести к нестабильной передаче мощности, гармоническим искажениям или повреждению оборудования.ФАПЧ широко используются в системах возобновляемой энергетики, интеллектуальных сетях, зарядных станциях для электромобилей и промышленных преобразователях энергии.

Заключение

Фазовая автоподстройка частоты (ФАПЧ) помогает поддерживать точную синхронизацию частоты и фазы между сигналами, что делает ее важной в электронных системах, чувствительных к времени.Его производительность зависит от типа ФАПЧ, диапазона синхронизации и захвата, качества сигнала, конструкции контура и факторов стабильности, таких как фазовый шум и джиттер.Понимание этих моментов облегчает выбор, сравнение и устранение неисправностей схем ФАПЧ в таких приложениях, как радиочастотная связь, микроконтроллеры, синтезаторы частот и управление двигателями.
