Проектирование питания и защиты в робототехнической электронике

May14

Просматривать: 150

Конструкция питания и защиты является ключевой частью роботизированной электроники.Роботам необходима стабильная мощность для безопасной работы двигателей, датчиков, контроллеров и систем связи.Хорошая конструкция электропитания помогает предотвратить повреждения, снизить потери энергии, улучшить использование батареи и обеспечить бесперебойную работу робота во время длительной или ресурсоемкой работы.

Каталог

1. Почему стабильная энергетическая архитектура важна в робототехнике

2. Регулирование напряжения и преобразование мощности

3. Системы управления батареями и энергопотреблением

4. Микросхемы мониторинга питания, обнаружения неисправностей и защиты в роботизированных энергетических системах.

5. Маломощный и автономный робот.

6. ИС защиты электропитания и изоляции сигналов в робототехнике

Stable Power Architecture

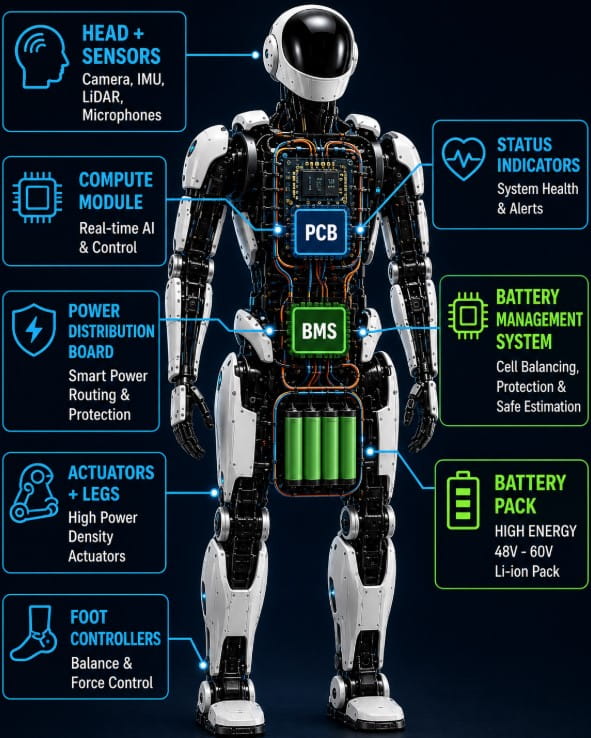

Рисунок 1. Архитектура стабильного электропитания

Почему стабильная архитектура электропитания важна в робототехнике?

Современные робототехнические системы становятся все более интеллектуальными, компактными и энергоемкими.От промышленных роботов-манипуляторов и автономных мобильных роботов до гуманоидных платформ и коллаборативных роботов — каждая подсистема зависит от стабильной и надежной подачи электроэнергии.Однократное колебание напряжения или электрическая неисправность могут привести к прерыванию измерений, повреждению данных, повреждению дорогостоящих приводов или полному отключению робота во время работы.

По этой причине стабильная архитектура питания и усовершенствованная схема защиты теперь считаются основными требованиями к проектированию в робототехнике.В центре этих систем находятся специализированные интегральные схемы (ИС), которые регулируют, контролируют, распределяют и защищают электроэнергию по всему роботу.

Регулирование напряжения и преобразование мощности

Voltage Regulation and Power Conversion

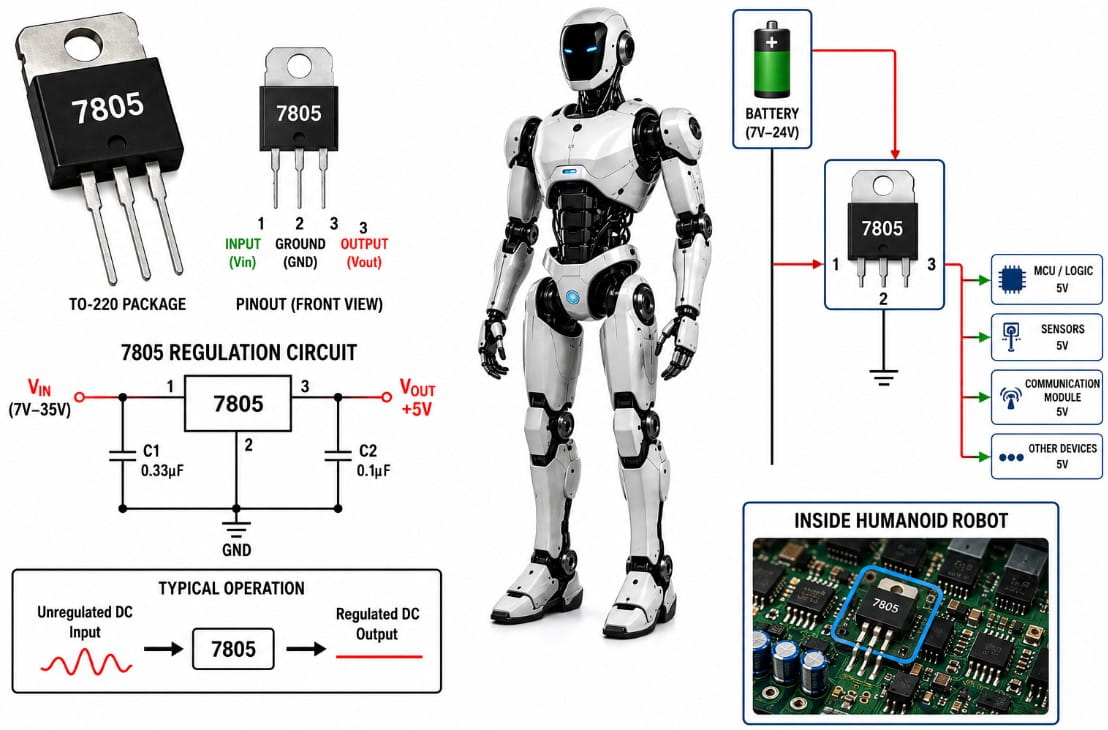

Рисунок 2. Регулирование напряжения и преобразование мощности

Надежное управление питанием обеспечивает работу цепей управления роботом, датчиков и двигателей со стабильным напряжением и меньшими потерями энергии.Регулирование напряжения и преобразование мощности помогают защитить чувствительную электронику от колебаний напряжения, а электрическая изоляция снижает шумовые помехи между маломощными цепями управления и мощными секциями двигателя.Это улучшает управление движением, стабильность связи и долгосрочную работу системы.

LM7805 LM7805 HS LM7805 HTC TO-220 In Stock: 34238 pcs Техасские инструменты

• Стабильный выход 5 В.

•Тепловая защита и защита от короткого замыкания.

• Низкие требования к внешним компонентам

• Подходит для плат MCU, датчиков и логических схем.

LM2596 LM2596 BOLE XINBOLE TO-263-220 In Stock: 88991 pcs Техасские инструменты

• Понижающее преобразование постоянного напряжения в постоянный.

• Выходной ток до 3 А

• Более высокий КПД, чем у линейных регуляторов, при больших падениях напряжения.

• Подходит для преобразования мощности аккумулятора в плату управления.

LM7805 и LM2596 являются подходящими примерами для секции регулирования напряжения и преобразования мощности.LM7805 может обеспечить стабильное напряжение 5 В для микроконтроллеров, датчиков и логических схем, а LM2596 может преобразовывать более высокое напряжение батареи в более низкое напряжение постоянного тока для плат управления, модулей связи и схем поддержки драйверов.В роботизированных системах эти регуляторы помогают отделить чувствительную низковольтную электронику от цепей более мощных двигателей, улучшая стабильность напряжения, контроль шума и общее распределение мощности.

Системы управления батареями и энергопотреблением

Battery and Energy Management

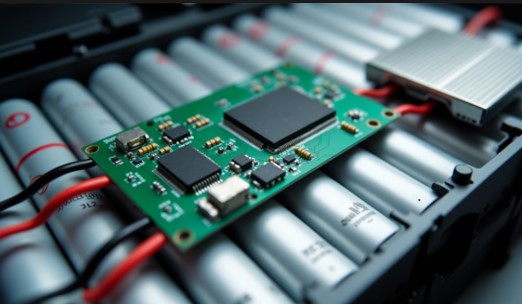

Рисунок 3. Управление батареей и энергопотреблением

Системы управления батареями и энергопотреблением (BEMS) важны в робототехнике, поскольку они управляют, контролируют и защищают электроэнергию во время работы.Эти системы помогают увеличить срок службы батареи, снизить потери мощности и поддерживать стабильную производительность мобильных, промышленных и человекоподобных роботов.BEMS постоянно контролирует напряжение, ток, температуру и состояние зарядки, чтобы предотвратить перезаряд, глубокий разряд, перегрев и короткие замыкания.Он также поддерживает эффективное распределение мощности, обеспечивая надлежащие уровни напряжения для двигателей, датчиков, контроллеров и модулей связи.Стабильное управление энергопотреблением необходимо для надежного движения роботов, более быстрого реагирования и непрерывной работы взаимосвязанных роботизированных подсистем и интеллектуальных систем управления.

Общие компоненты микросхем, используемые в роботизированных батареях и управлении энергопотреблением, показаны ниже:

BQ76940 Техасские инструменты

• Контролирует несколько литий-ионных элементов

• Защита от перенапряжения и сверхтока.

• Возможность измерения температуры

• Повышает безопасность аккумулятора и стабильную подачу питания.

BQ24650 BQ24650 TI 1141 In Stock: 15716 pcs Техасские инструменты

•Программируемое управление зарядкой

•Поддержка терморегуляции

• Контроллер зарядки для роботов с батарейным питанием или уличных роботов.

• Поддерживает эффективную зарядку и преобразование энергии.

LTC4015 LTC4015 ANALOG DEVICES 1895 In Stock: 131 pcs Аналоговые устройства

• Высокоэффективная зарядка

• Телеметрия и мониторинг электропитания

• Поддерживает различные химические составы аккумуляторов.

• Надежное распределение энергии для роботизированных систем.

Микросхемы мониторинга питания, обнаружения неисправностей и защиты в роботизированных энергетических системах

Схемы мониторинга мощности и защиты от неисправностей помогают роботизированным системам обнаруживать аномальные электрические условия до того, как они повредят двигатели, датчики, контроллеры или подсистемы с батарейным питанием.Роботы часто испытывают внезапные изменения нагрузки, когда двигатели запускаются, останавливаются, меняют направление или несут различные механические нагрузки.Эти изменения могут вызвать скачки тока, падения напряжения, перегрев и электрические помехи в энергосистеме.

Микросхемы мониторинга измеряют ток, напряжение, потребляемую мощность, состояние батареи и температуру в режиме реального времени.Эти данные могут быть отправлены на микроконтроллер через такие интерфейсы, как I²C, что позволяет роботу снизить нагрузку, вызвать предупреждение, отключить неисправную ветвь или скорректировать поведение двигателя.Защитные устройства и термодатчики добавляют еще один уровень безопасности, реагируя на короткие замыкания, перегрузку по току и перегрев.

ИК / Устройство	Тип	Производитель	Главная Функция	Роботизированный Использование системы	ИК / Устройство
INA219	Текущий / Монитор мощности	Техас Инструменты	Меры напряжение, ток и мощность шины	Мониторы линии аккумуляторной батареи, ветви двигателя и энергопотребление платы управления	INA219
ИНА226	Точность Монитор мощности	Техас Инструменты	Меры ток, напряжение и мощность с более высокой точностью	Б/у в промышленных роботах и сильноточных роботизированных энергосистемах	ИНА226
МАКС17048	Батарея Указатель уровня топлива	Аналоговый Устройства	Оценки уровень заряда аккумулятора	Помогает мобильные роботы отслеживают оставшуюся емкость аккумулятора	МАКС17048
LTC2944	Батарея Газовый манометр	Аналоговый Устройства	Меры заряд, напряжение, ток и температура	Поддерживает расширенный мониторинг аккумуляторов в автономных роботизированных платформах	LTC2944
ТМП36	Температура Датчик	Аналоговый Устройства	Обнаруживает изменения температуры	Мониторы аккумуляторные блоки, платы драйверов двигателей и силовые компоненты	ТМП36
ПолиСвитч Сбрасываемый предохранитель	Сбрасываемый Защитное устройство	Литтелфуз	Пределы перегрузки по току и короткого замыкания	Защищает силовые ветки без замены предохранителей	ПолиСвитч Сбрасываемый предохранитель

Эти устройства позволяют роботу реагировать на электрические неисправности, а не просто выходить из строя в условиях ненормальной нагрузки.В хорошо спроектированной роботизированной системе схемы мониторинга и защиты размещаются рядом с аккумуляторными блоками, каскадами драйверов двигателей, преобразователями постоянного тока и чувствительной управляющей электроникой.

Конструкция маломощного и автономного робота

Конструкция с низким энергопотреблением помогает автономным роботам работать дольше без снижения производительности восприятия, управления или связи.Вместо того, чтобы поддерживать работу каждой подсистемы на полную мощность, робот может переводить неиспользуемые цепи в спящий режим, снижать активность беспроводной связи, управлять рабочими циклами двигателей и оптимизировать преобразование напряжения.Это особенно полезно в мобильных роботах, сервисных роботах, сенсорных узлах и небольших автономных платформах, которые зависят от ограниченной емкости аккумулятора.

Хорошая конструкция с низким энергопотреблением не только снижает потребление тока.Он также контролирует, где используется питание, когда каждый модуль выходит из спящего режима и насколько эффективно напряжение батареи преобразуется в полезные шины для датчиков, контроллеров, беспроводных модулей и драйверов двигателей.

Робот Сценарий	Мощность Необходимость дизайна	Подходит Примеры микросхем	Дизайн Выгода
Маленький мобильный робот	Низковольтное моторный привод и компактная работа от аккумулятора	ДРВ8833, BQ24075	Поддерживает эффективный контроль движения и портативное управление питанием
Беспроводная связь сервисный робот	Маломощный управление и беспроводная связь	МСП430, ЭСП32	Уменьшает резервное питание, сохраняя при этом связь доступной
Богатый сенсорами автономный робот	Стабильный сенсорные рельсы и быстрый контроль пробуждения	МСП430, регуляторы с низким Iq	держит датчики реагируют, не тратя заряд батареи
Сбор энергии робот-узел	Низкий уровень запуска Преобразование напряжения и повышения напряжения	LTC3105	Преобразует слабые источники энергии в полезную мощность системы
Питание от аккумулятора роботизированная платформа	Зарядка, контроль мощности и терморегуляция	BQ24075	Улучшает безопасность зарядки и непрерывная портативная работа

Эти комбинации микросхем помогают автономным роботам сбалансировать время работы, скорость реакции, тепловое поведение и надежность системы.Для роботов, которые работают вдали от стационарных источников питания, конструкция с низким энергопотреблением напрямую влияет на время работы, размер батареи, выделение тепла и частоту технического обслуживания.

ИС защиты электропитания и изоляции сигналов в робототехнике

В роботизированных системах изолирующие ИС часто размещаются между низковольтным контроллером и частями с электрическими помехами, такими как драйверы двигателей, силовые каскады, интерфейсы CAN/RS-485 или внешние сенсорные модули.Это предотвращает попадание разности потенциалов земли, переходных процессов переключения и шума двигателя на сторону управления.

Следующие микросхемы обычно используются в робототехнических системах для защиты электропитания и изоляции сигналов.Они помогают защитить электронные компоненты от электрических помех, поддерживать надежную связь, а также повышать стабильность и безопасность системы во время работы.

ADuM1200 Analog Devices

Рисунок 4. Аналоговые устройства ADUM1200 ADUM1200 AD In Stock: 18686 pcs

Аналоговые устройства ADuM1200

• Двухканальная цифровая изоляция.

•Высокоскоростная передача данных

• Низкое энергопотребление.

• Снижает электрические шумы и помехи.

•Улучшает надежность сигнала и защиту цепи.

ISO7721 Texas Instruments

Рисунок 5. ISO7721 Texas Instruments

ISO7721 Техасские инструменты

•Высокоскоростная изоляция сигнала

•Высокая устойчивость к электромагнитным помехам.

• Низкая задержка распространения

•Повышает надежность связи в роботизированных системах.

HCPL-2631 Broadcom

Рисунок 6. HCPL-2631 HCPL-2631 Broadcom Limited OPTOISO 3.75KV 2CH OPEN COL 8DIP In Stock: 25200 pcs Broadcom

HCPL-2631 Броадком

•Высокоскоростная оптически изолированная связь.

•Защита от электрического шума

• Поддержка изоляции от короткого замыкания и напряжения.

• Подходит для управления двигателем и изоляции датчиков.

Рекомендуемые микросхемы питания и защиты для робототехнических систем

ИС/Устройство	Производитель	Категория	Основная функция	Защита/Мощность Особенности	Робототехническая система Поддержка
LM7805 LM7805 HS LM7805 HTC TO-220 In Stock: 34238 pcs	Техас Инструменты	Напряжение Регулятор ИС	Обеспечивает стабильный выход 5 В	Термальный и защита от короткого замыкания	Поддерживает стабильное питание для датчиков и микроконтроллеров
LM2596 LM2596 BOLE XINBOLE TO-263-220 In Stock: 88991 pcs	Техас Инструменты	DC-DC Преобразователь ИС	Понижение преобразование напряжения	Низкий потеря мощности, высокий выходной ток	Преобразует напряжение аккумуляторной батареи для плат управления и опорных поручней водителя
BQ76940	Техас Инструменты	Батарея ИС управления	Батарея мониторинг и защита	Перенапряжение, защита от перегрузки по току и температуры	Улучшает безопасность аккумулятора и стабильная подача питания
BQ24650 BQ24650 TI 1141 In Stock: 15716 pcs	Техас Инструменты	Батарея Зарядка ИС	Батарея зарядка и регулирование	Термальный регулирование и контроль зарядки	Поддерживает эффективная зарядка и преобразование энергии
LTC4015 LTC4015 ANALOG DEVICES 1895 In Stock: 131 pcs	Аналоговый Устройства	Мощность ИС управления	Интеллектуальный зарядка аккумулятора	Телеметрия мониторинг и поддержка нескольких батарей	Поддерживает надежное распределение электроэнергии
INA219	Техас Инструменты	Мощность Мониторинг ИС	Текущий, контроль напряжения и мощности	В режиме реального времени измерение мощности и мониторинг перегрузки по току	Защищает роботизированные схемы от аномальных условий электропитания
ТМП36	Аналоговый Устройства	Температура ИС датчика	Температура мониторинг	Перегрев обнаружение и тепловой мониторинг	Предотвращает перегрев электроники робота
АДУМ1200	Аналоговый Устройства	Сигнал Изоляционная ИС	Цифровой изоляция сигнала	Электрический защита от шума и помех	Улучшает надежность сигнала и безопасность цепей
ИСО7721	Техас Инструменты	Сигнал Изоляционная ИС	Высокоскоростной изоляция сигнала	Сильный помехоустойчивость к электромагнитным помехам	Поддерживает стабильная связь в роботизированных системах
HCPL-2631 HCPL-2631 Broadcom Limited OPTOISO 3.75KV 2CH OPEN COL 8DIP In Stock: 25200 pcs	Бродком	выбрать изолятор ИС	изолированный связь и защита	Напряжение изоляция и защита от электрических помех	Поддерживает управление двигателем и изоляция датчиков

Часто задаваемые вопросы [FAQ]

1. Почему роботизированным системам нужны отдельные шины питания для двигателей и цепей управления?

Двигатели создают скачки тока и шум переключения, в то время как микроконтроллерам и датчикам требуется чистое и стабильное напряжение.Отдельные рельсы уменьшают количество сбросов, ошибок сигналов и нестабильности управления.

2. Почему запуск двигателя может вызвать падение напряжения в электронике робота?

Пусковой ток двигателя часто намного превышает рабочий ток, что может привести к повреждению общей шины питания и нарушению работы датчиков, контроллеров или цепей связи.

3. Когда роботу следует использовать преобразователь постоянного тока вместо линейного регулятора?

Преобразователь постоянного тока в постоянный лучше подходит, когда разница входного и выходного напряжения велика или ток нагрузки высок, поскольку он уменьшает выделение тепла и повышает эффективность преобразования.

4. Как микросхемы управления аккумулятором повышают безопасность робота?

Микросхемы управления аккумулятором контролируют напряжение, ток, температуру и состояние зарядки элементов, чтобы предотвратить перезаряд, глубокий разряд, перегрев и повреждение от короткого замыкания.

5. Почему изолирующие ИС используются рядом с драйверами двигателей и интерфейсами связи?

Изолирующие интегральные схемы блокируют помехи, переходные напряжения и разницу потенциалов земли от достижения низковольтных цепей управления, улучшая стабильность сигнала и безопасность системы.
